创维5N10机芯彩电电路的工作原理
来源:本站整理  作者:佚名  2011-08-25 07:15:46



  此机芯的音频处理电路有两种搭配:一种为丽音机,采用MSP3410D作音频处理器;另一种为非丽音机,采用CD4052、AN7396作音频处理器。

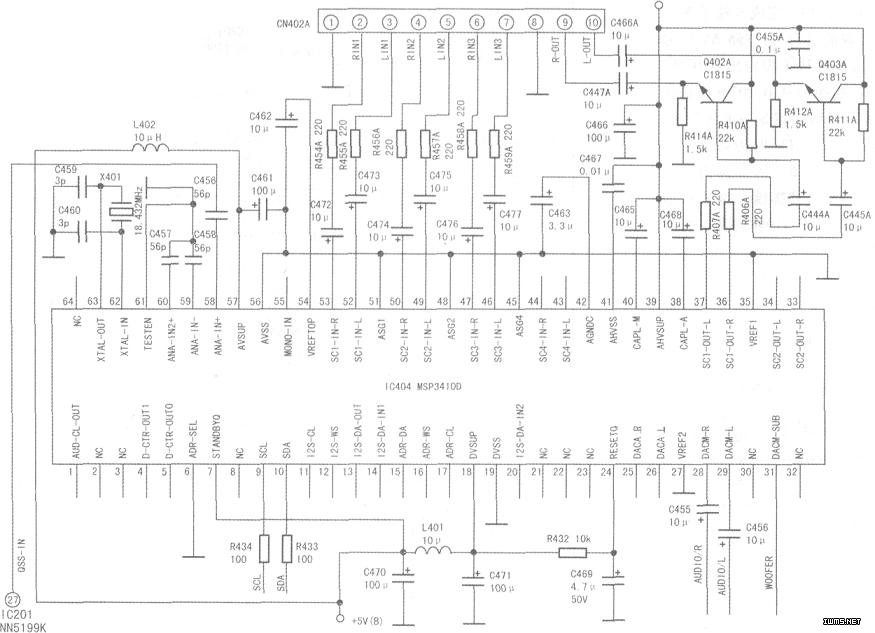

  当采用丽音解码MSP3410D时,相关电路如下图所示。从NN5199K(27)脚输出准分离伴音中频信号经电容C456送至MSP3410D(58)脚;AV伴音信号则通过丽音解码旁的排插cN402A的(2)、(3)脚(分别通过电阻、电容与丽音解码IC404(53)、(52)脚相连)输入AV1的伴音;从排插的(4)、(5)脚(丽音解码(49)、(50)脚)输入AV2的伴音;从排插CN402A(6)、(7)脚(丽音解码(47)、(46)脚相连)输人AV3的伴音;从排插的(9)、(10)脚输出音频信号。解码后左右声道信号从MSP3410[)的(28)、(29)脚输出,超重低音信号从(31)脚输出.一起送至伴音功放TA8245进行功率放大,然后推动喇叭发声。

  该机芯无丽音接收功能的彩电采用AN7.396K作音频处理器,从:NN5199K的(30)脚输出伴音,经C401耦合送至CD4052(IC403)中。IC403作为电视机内、机外伴音切换Ic。TV和3路AV伴音信号经此Ic切换后,从cD4052的(3)、(13)脚输出,送至音频处理器AN7396K的(6)、(25)脚。经AN7396K处理后,从(15)、(18)脚输出左右声道信号,从(23)脚输出超重低音信号,再一起送至伴音功放电路。CD4052音频控制电平见下表。

 输出音频信号 ⑨脚电平 ⑩脚电平
TV 0 0
AVl 0 1
AV2 1 0
AV3 1 1
S端子 1 0

      3、图像信号处理电路

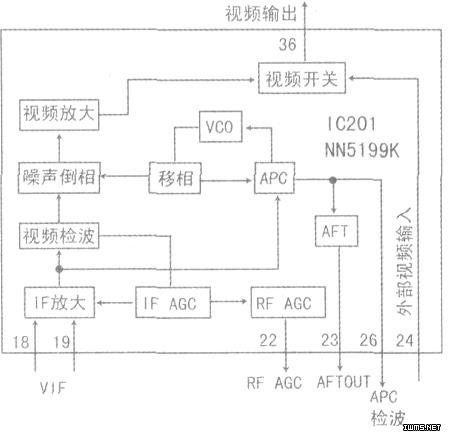

  SAWl01(K6266)(4)、5脚输出的视频信号从(18)、19脚进入NN5199K中,经过内部中频放大、APC控制、视频检波后得到全电视信号,再经噪声倒相处理、视频转换开关切换后,从36脚输出全电视信号,如中图所示。NN5199K内部中放AGC电路采用平均值式,RF-AGC为延迟型反向控制式(从22脚输出到高频头).视频检波为PLL同步检波方式,其基准频率的产生电路(VCO)采用带有。5PC控制的电路。图像中频38MHz基准频率由内置晶振产生,该基准频率除送到视频检波电路外,还送到AFT电路,产生CPU需要的AFT电压,从IC201(23)脚输出,微调调谐电压VT。PLL检波电路、AFT电压及视频信号的输出电平均由IIC总线进行调整。内外视频的切换是在NN5199内部通过总线控制视频开关来完成的,外部视频信号从(24)脚输入,切换后的信号从(36)脚输出。此机芯设有三路外部视频信呼及一个S端子输入端口,如下图所示。

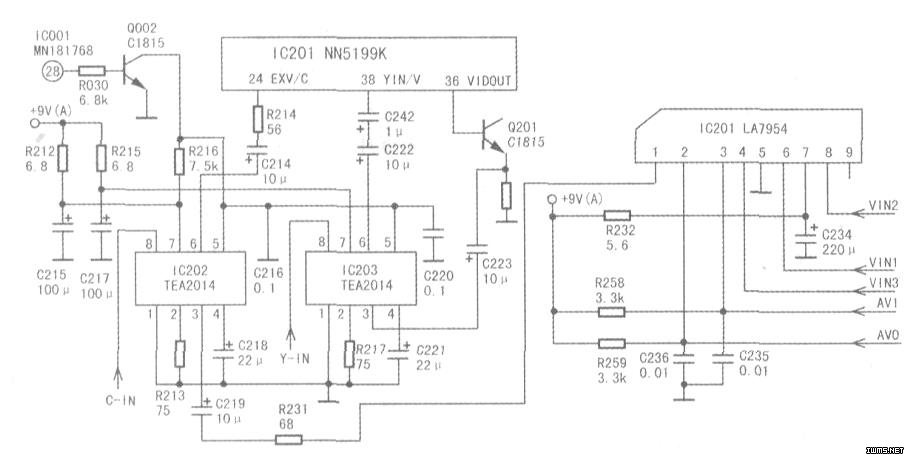

  LA7954(IC201)完成i路AV信号切换;由IC202、IC203(TEA2014)完成s端子Y/C信号切换。其实现的过程为:三路AV信号送至LA7954,切换后从(1)脚输出至IC202的(3)脚,经IC202切换后从IC202(6)脚输出至NN5199(24)脚。当切换到s端子状态时,CPU(28)脚输出低电平(TV时为高电平),Q002截止,IC202和IC203的(5)脚为高电平.IC202和Ic203将其(8)脚输入的Y、C信号中的色度信号送至NN5199K(24)脚,亮度信号送至NN5199K(38)脚。
