创维5N10机芯彩电电路的工作原理
来源:本站整理  作者:佚名  2011-08-25 07:15:46



  4.亮度、色度信号处理电路

  由(36)脚输出的已检波视频信号,经IC203切换后从IC203(6)脚输出,送回NN5199K(38)脚,如上图所示。送入的视频信号在NN5199K内分别送往亮度信号通道和色度信号通道。

  亮度信号通道:视频信号先经钳位、色度陷波器滤除色度信号,剩下的亮度信号再经亮度延迟线、清晰度控制及黑电平延伸等画质改善电路处理后,送到R/G/B矩阵电路。

  色度信号通道:视频信号经过带通滤波器后取出色度信号,经ACC放大后,一路送到R-Y、B-Y解调器内;另一路送到PAL、NTsC制式识别电路。其中,PAL制识别电路输出的PAL制信号要对R—Y信号每隔一行倒一次相,再送到R—Y、B—Y解调器中。同时,NN5199K(14)脚和(40)脚外接的4 4.3MHz、3.58MHz晶振为同步检波提供两个色副载波,电加至R—Y、B—Y解调器。R—Y、B~Y解调器解出的R~Y、B—Y信号,经1H延迟后送到色饱和度控制电路,输出G—Y信号.与Y信号一起在R/G/B矩阵中解出R、G、B信号,再与从IC201(6)、(7)、(8)脚输入的R/G/B信号(屏幕显示字符)一起送到内外切换开关电路中,在(5)脚输入的开关信号控制下(消隐信号),选择内部或外部R/G/B信号输出,再经钳位电路恢复直流成分、暗平衡调整后,从(10)-(12)脚输出送视放电路。

  5.行扫描小信号电路

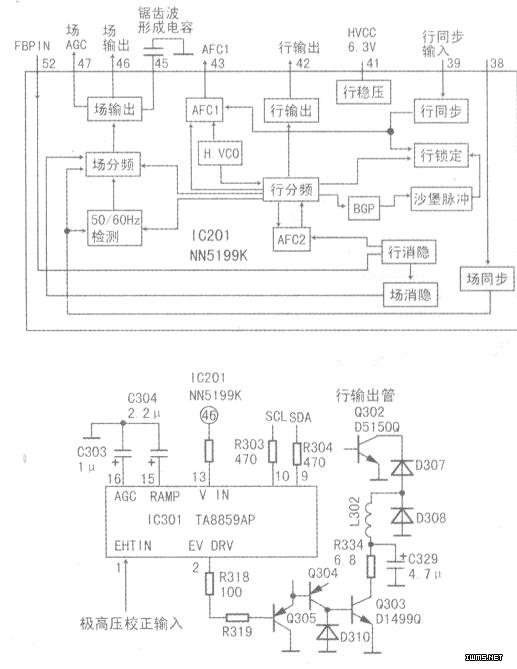

  行扫描小信号处理在NN5199K内部完成,相关电路主要有行同步分离电路、行振荡(H.VCO)电路、行场分频电路及AFC1、AFC2环路,如中图所示。

  当(41)脚加有6.3v电压时,H.VCO电路开始振荡,振荡脉冲信号经分频后得到行频信号,与由同步分离电路分离出来的行同步信号一起加到AFC1环路。AFC1环路是一个PLL锁相环路,它将行频信号与行同步信号进行频率及相位的比较。产生误差控制电压去控制H.VCO的频率,当AFC1环路锁定后,行频脉冲与行同步信号同步。AFC2环路将(52)脚输人的行逆程脉冲与由AFC1环路送来的行频脉冲进行相位比较,产生误差电流,去修正行激励脉冲的相位.使画面的中心位置正确。

  6.场扫描小信号电路

  在NN5199K内部,场分频器对行频脉冲进行分频得到场频脉冲信号。场同步分离电路分离出的场同步信号对场分频器进行复位,并与(52)脚送回的反馈信号进行比较.保证场激励脉冲与场同步信号同步。从NN5199(46)脚输出的场频触发脉冲送至场锯齿形成和光栅几何失真校正IC(IC301,TA8859AP)的(13)脚,如下图所示。

  IC301在总线控制下,补偿各种水平与垂直失真.可具体完成如下功能:

  (I)垂直线性校正;(2)垂直s校正;(3)东西抛物波校正;(4)东西四角校正;(5)梯形失真校正。

  工作原理:从IC301(13)脚输入的场频触发脉冲,在IC内部经过触发器、脉冲发生器后产生标准的场频脉冲,再依靠(15)脚外围的电容,将场频触发脉冲调制在锯齿波上形成场锯齿波。场锯齿波分两路传输:一路经积分校正、线性校正、s校正后,送至极高压校正;另一路经抛物波校正后送至另一极高压校正。TA8859AP的(1)脚为极高压校正输入.该电压是从高压包的ABL电路取出,用以校正图像因亮度变化而引起的行、场幅变化。极高压校正从(1)脚输入后。送到两个极高压校正电路,分别控制东西枕校及场激励输出。从(2)脚输出的东西枕校抛物波经Q305、Q304倒相、缓冲后,再经Q303上调制行扫描电流.完成东两枕形校正。

  TA8859AP的引脚功能及在该机芯彩电上的实测电压见下表。

引脚 功能 电压(V)
1 极高压校正输入 2.8
2 东西枕校激励输出 7
3 电源 12
4 东西枕校反馈输入 7
5 0
6 场反馈输入 4
7 0
8 场激励输出 1
9 数据线 1.6
10 时钟线 4.4
11 0
12 0
13 场频触发脉冲输入 18
14 脉冲发生器外接RC端子 3.9
15 锯齿波形成 6.2
16 AGC滤波 O.4
