创维5N10机芯彩电电路的工作原理
来源:本站整理  作者:佚名  2011-08-25 07:15:46



  二、控制部分

  此机芯整个电路的控制信号均由MNl81768产乍,其外围电路与3N10机芯差不多,只是该机多了一个由总线控制的几何校正IC和一个音频处理IC。另外,该机的x射线保护仍然由CPU(20)脚识别。当该脚为高电平时.cPu(21)脚(POWER)为低电平,整机进入待机状态而达到保护。

  MN181768引脚功能及电压见下表。

  本机芯可直接换用空白存储器。维修时,装上空门存储器,开机后即自动进行存储器初始化。初始化后大部分参数免调,只需调整OPTION(功能设置)及ADJUSTMENU(系统调试菜单)中少数几个参数即可。

  维修时,若手头没有空白存储器,可用已写入数据的存储器代替,但需进行初始化操作,其步骤如下:

  1.同时按住本机上的PROG+/-键,开启电源,进入OPTION调整菜单。

  2.同时按一下“sM”和“P.M”键,画丽轻微变化(跳动或闪烁一下)表示对存储器初始化操作完成;如果画面无变化,需再次重复本项操作。

  3.关机退出。

  初始化后,调整OPTIoN(功能没置)莱单及ADJUST(系统调试)菜单中的相关参数。

引脚 功能 电压(V)
1 遥控信号输入 4.6
2 AFC输入 2.2
3、4 键控信号输入
5、6 AV/Tv切换控制信号 0/5
7 PAL/NTSC转换控制信号 TV:0.AV:5
8~11
12 接地 0
13-19
20 x射线保护脚 0
21 待机控制脚 开机:5:关机:0
22-24 波段切换控制
25 静音控制脚 正常:0:静音:5
26 21针端口输入(外销机用) 0
27 字符行同步脉冲输入 4
28 S端子控制开关 TV:0:S端子:0
29 字符消隐脉冲
30.31、32 字符三基色
33 VT调谐电压
34 复位脚 5
35 字符场同步脉冲 5
36 功能脚(可多种机型共用该cPu 48
37 数据线 16
38 时钟线 44
39 供电 5
40 外接晶振 16
41 外接晶振 22
42 接地 O



  三、电源部分

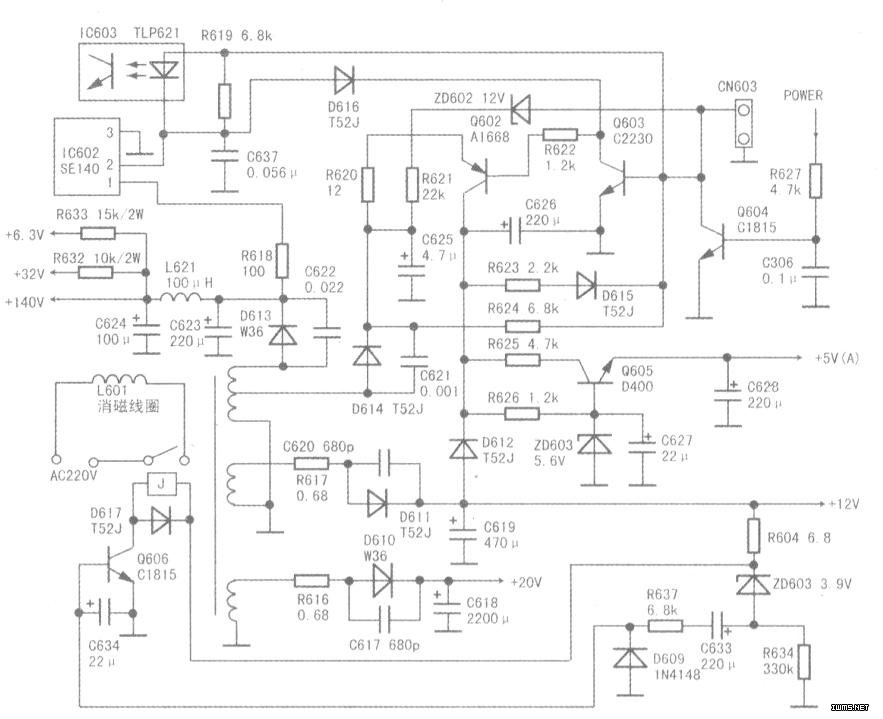

  如上图所示,本机电源共有四组输出:

  第一组:由D613整流后的+140V主电源电压,另经降压为32V作调谐电压,降压为6.3V作NN5199K内部行电路供电。

  第二组:由D614整流后的+80V电压,一是为Q603基极提供偏置电压,在整机进入待机状态时,能使Q603导通;二是在待机时为CPU供电,因待机时.整个电源进入微弱振荡状态,变压器各脚输出电压只有正常时的1/3左右,故原供电不能维持CPU的正常工作,该组电压经Q602、Q605稳压成+5V,保证CPU正常工作。

  第三组:由D611整流后的+12V,给伴音处理IC(AN7396K)供电。

  第四组:由r1610整流后的+20V,给伴音功放供电。

  待机控制电路:每次开机时.开关变压器输出的12V供电,经R604击穿3.9V稳压管ZD603后,一路经R634到地,另一路瞬间流过C633、R637至Q606的基极,使Q606导通,12V电压经继电器、Q606c—e接地,形成电流回路,继电器中有电流流过,电能转换成磁能,继电器吸合,消磁线圈有电流流过,开始消磁。当C633充满电后,无电流流过C633,即Q606基极无偏置电压,Q606截止,继电器断开,停止消磁。

  四、关机消亮点电路

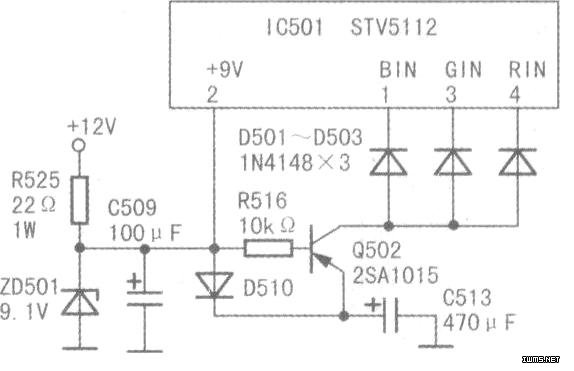

  正常收看时.+12V电压经R525限流、zD501稳压成9.1V,一路给视放IC供电;另一路经D510对C513充电,如下图所示。关机时,+12V消失,C513上充有近9V电压加到Q502的发射极,由于此时Q502的基极电压为0V。所以Q502导通,C513上的电压经Q502的e—c结后分别从D501、D502、D503加至IC501的1、3、4脚,即在关机瞬间.视放Ic反相输入端电压增大,三阴极电压下降,阴极电子发射能力加强,将电子枪上的残余电子全部泄放掉,达到关机消亮点的目的。
