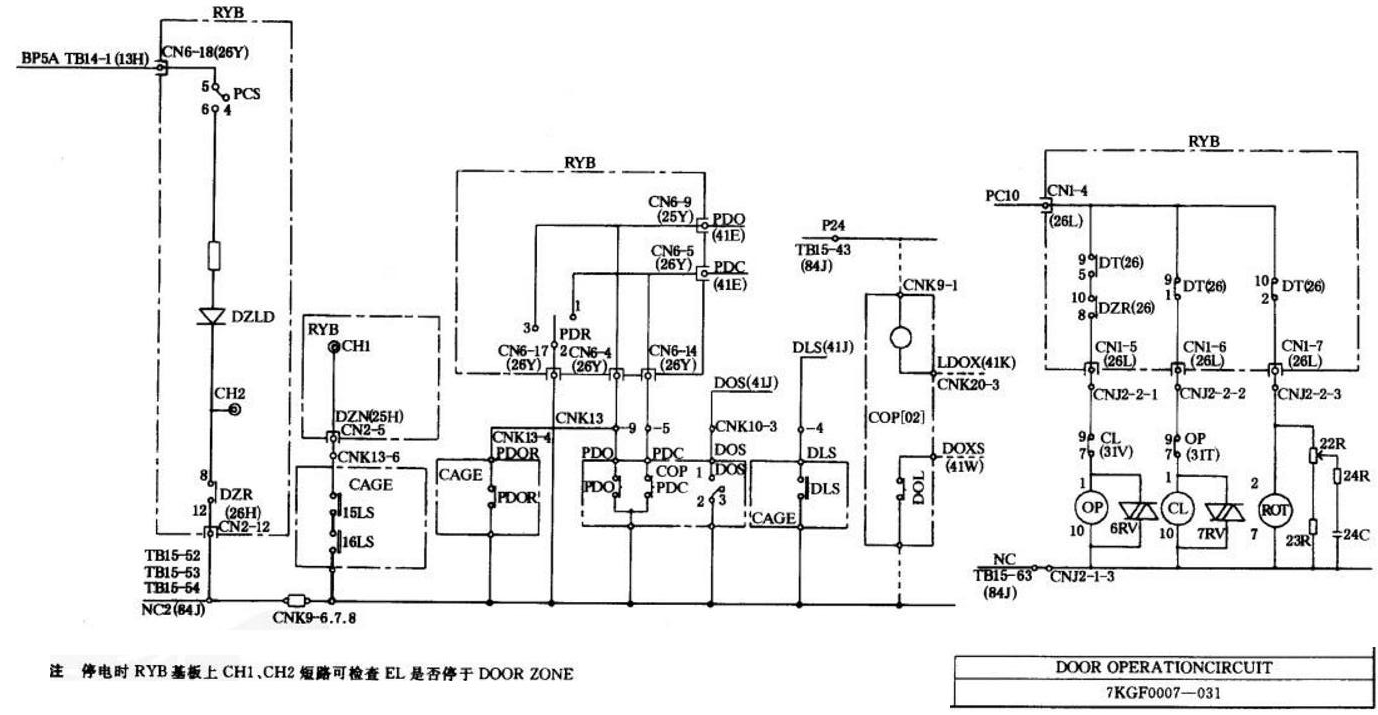

门操作回路中开关门按钮的信号、重开门的信号、安全扉开关的信号及开门区域的信号全部进入RYB基板,经RYB基板内部判断后输出给开关门继电器、门再开限时继电器。图中PCS是蓄电池BAT2电源接入开关,DZR开门区域检出继电器,15LS门区域开关,16LS门区域开关、PDOR门开开关、PDO门开开关、PDC门闭开关、POS门开放开关、DLS安全扉开关、DT门开闭继电器、OP门开继电器、CL门闭继电器、ROT门再开限时继电器。
如下图所示:
