上海崇友东芝CV-55电梯信号开关电路分析
来源:本站整理  作者:佚名  2011-09-06 10:04:20



  HIB和SHAFT中的PAK是停车开关、8LS上强制减速开关、7LS下强制减速开关、6LS上强制停止开关、5LS下强制停止开关、4LS上限制开关、3LS下限制开关、FID火灾管制开关。COP中的PCS是蓄电池BAT2电源接入开关、BZS是乘场呼叫蜂鸣器开放开关,PPAS是直接通过开关。PD电梯低速运转下降方向开关、PU电梯低速运转上升方向开关。ATT是手动操作开关、IND轿厢专用开关,EFLS各楼层停止开关。

  CAGE中8WLS荷重检知开关(150KG)、3WLS荷重检知开关(80%)、1WLS荷重检知开关(110%)、11LS着床开关、12LS着床开关、13LS着床开关、14LS着床开关。

  CAGE中13DS是门位置检知开关,18DS是门开检出开关、23DS是门位置检出开关,CBZ是轿厢上蜂鸣器。

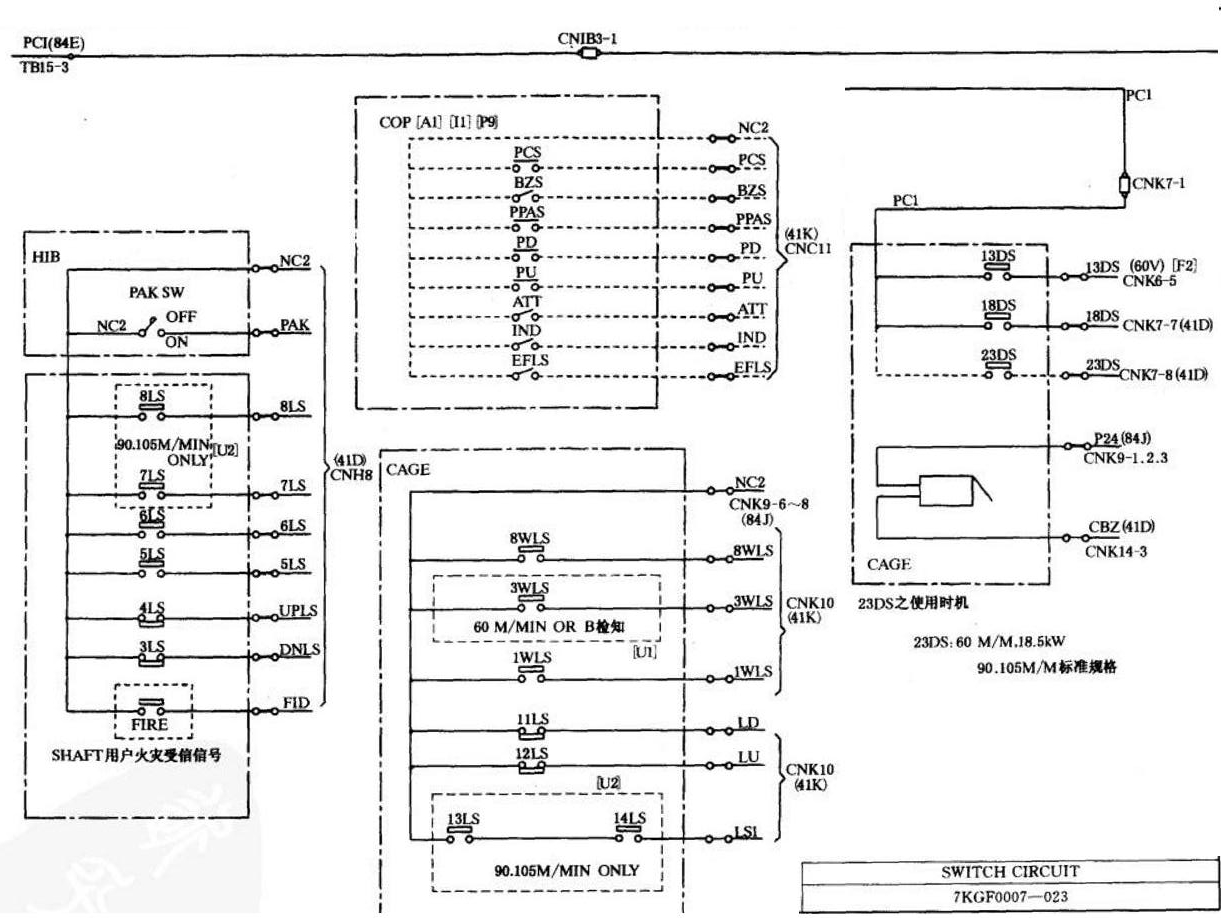

信号开关电路图
