RYB基板是抱闸接触器控制回路,当运行条件满足时,RYB基板中的LBK电磁刹车器继电器、BKD电磁刹车器许可开放继电器正常工作时.1BK电磁刹车器用及2BK电磁刹车器用继电器吸合。
电源PC2经1BK电磁刹车器接触用常开点分为三路:第一路经可调电阻BIR-1、电阻BIR-2、可调电阻B2R-2到M/R抱闸线圈Bl端,M/R抱闸线圈B2端与电源负极NC连接;第二路经2BK电誓刹车器用继电器常开点到可调电阻B2R-2,第三路经BDRF到RYB基板中的BDR继电器线圏,此路为抱闸电源检测回路。
并接在M/R抱闸线圈上的BFF、B3R电路,为抱闸放电电路。

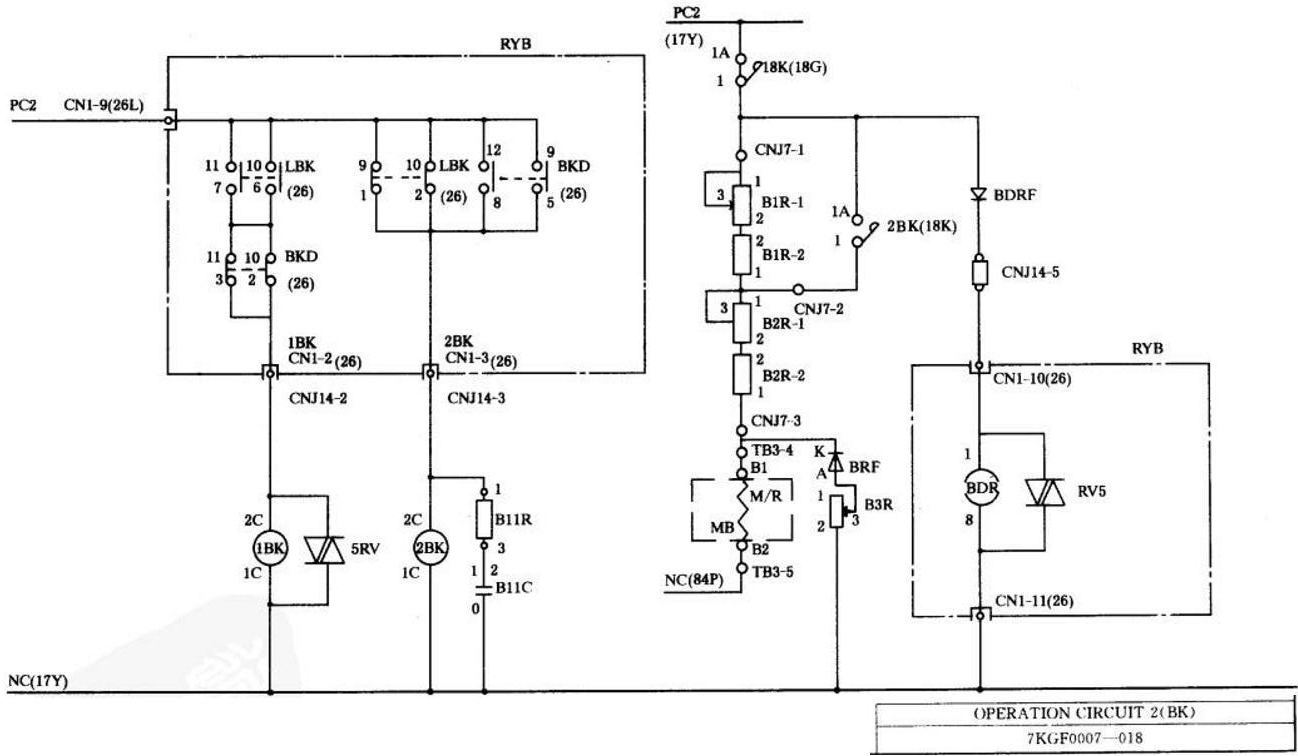

如下图所示:
