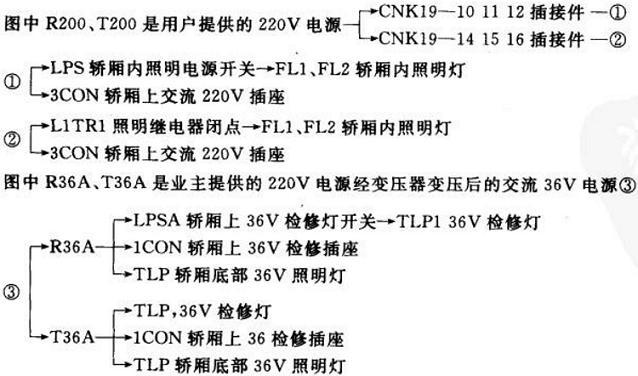

Rl00、Tl00是用户提供的220V电源经变压器变压后的交流110V电源→Rl00至CNK19-1 2→FANS轿厢风扇开关→FANS1风扇一侧→Tl00至CNK19-6 7→FAN风扇用继电器常闭点→FANS1风扇另一侧。如图所示。

          T36A 36V电源→TB36-10 11 12端子→CNH58-8 9插针→④

　　R200用户220V电源→TB17-1 2 3端子→CNH58--1 2插针→3CON底坑220V检修插座

　　T200用户220V电源→TB17-5 6 7端子→CNH58-3 4插针→3CON底坑220V检修插座

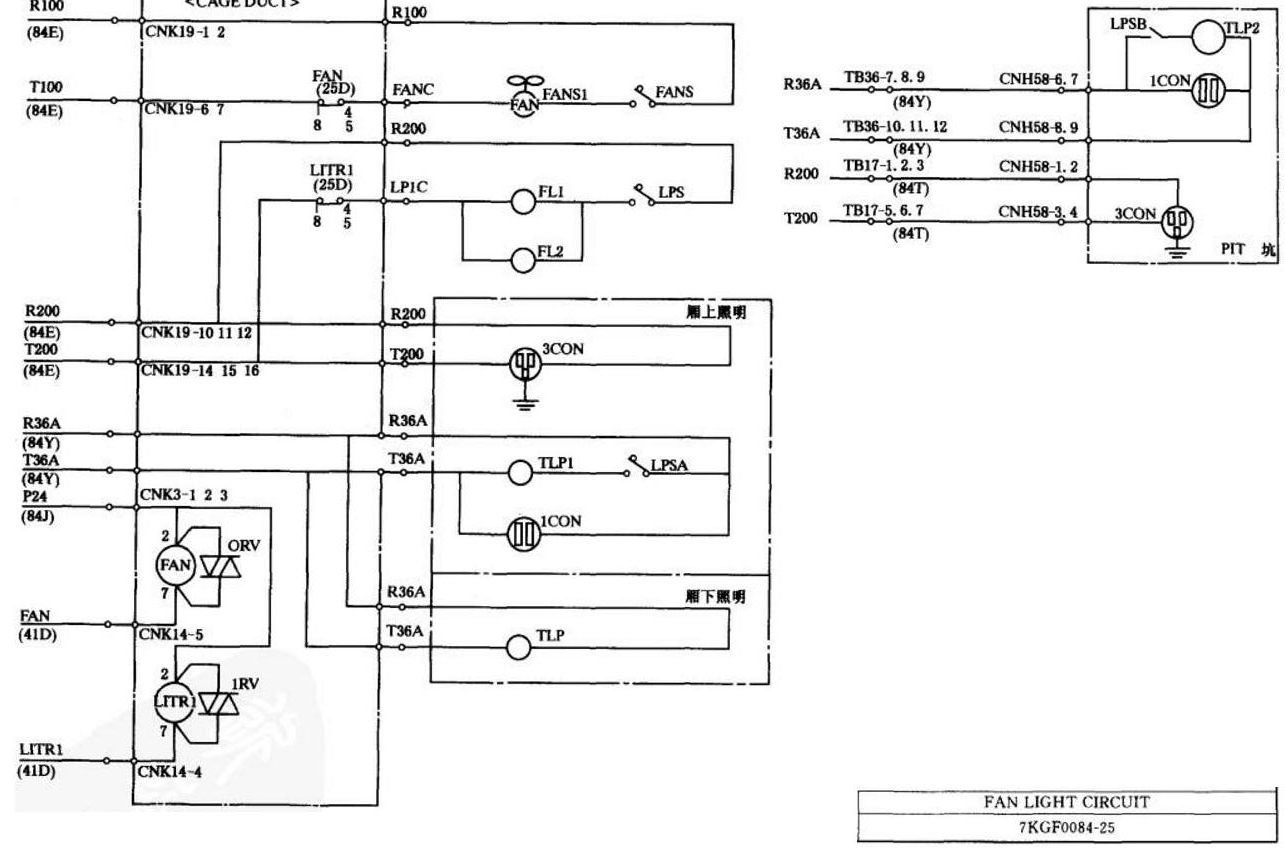

图1
