上海崇友东芝CV-55电梯主电源回路分析
来源：本站整理  作者：佚名  2011-09-06 10:04:39

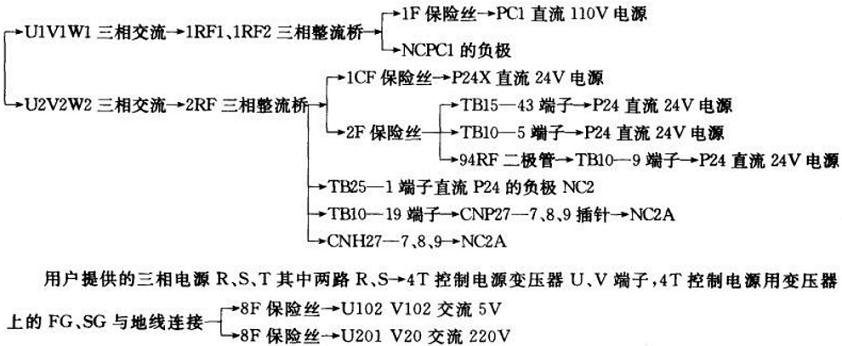

　　三相电源R、S、T→5S控制电源用MCCB→1T控制电源用变压器U、V、W端子(1T控制电源用变压器上的FG、SG与地线连接)。如下图1所示。

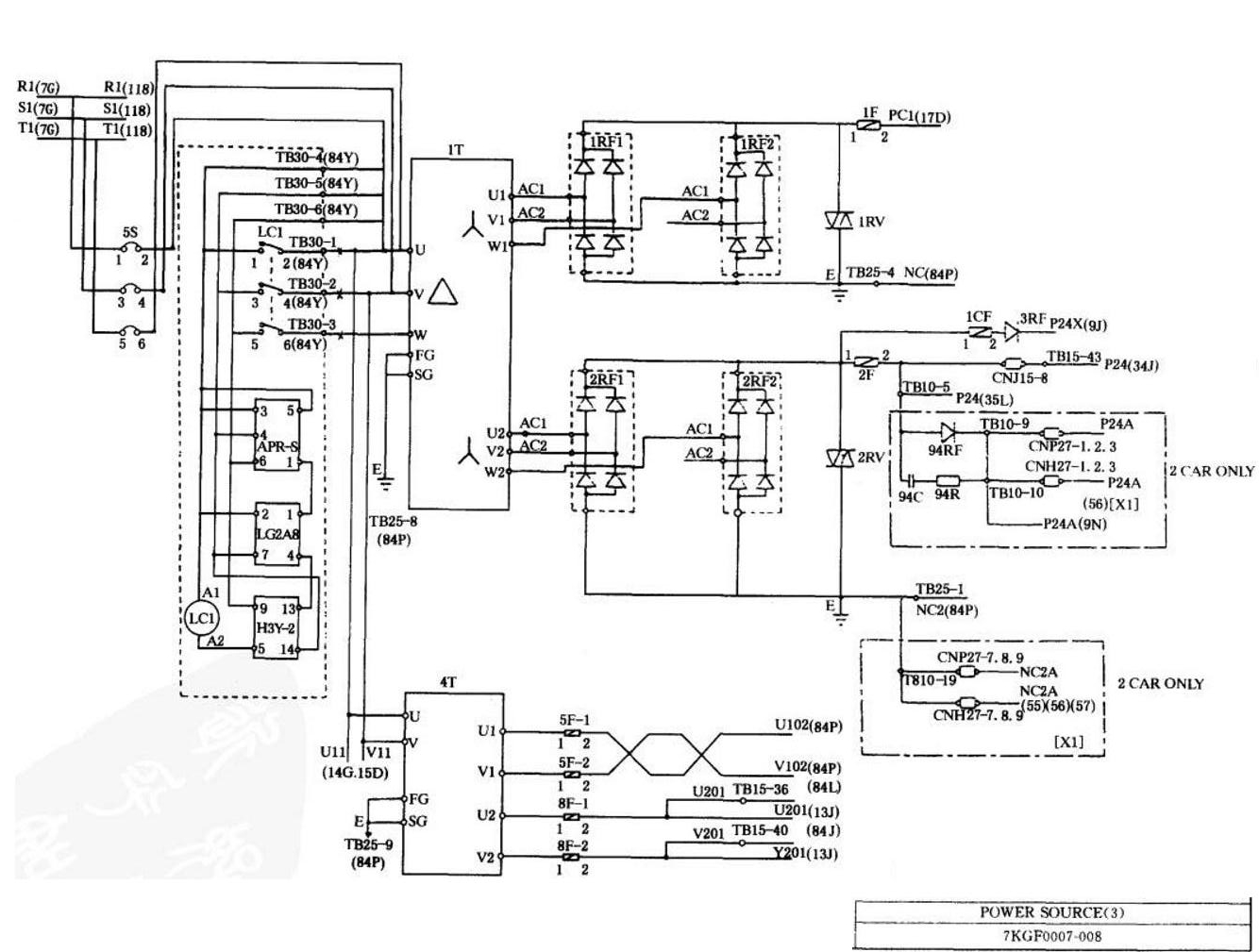

主电源回路图

图1
