逻辑板又称T-CON板，在逻辑板上MCU的控制下，将主板送来LVDS信号转换成屏所需要的行列驱动信号，从而驱动屏正常工作而显像。

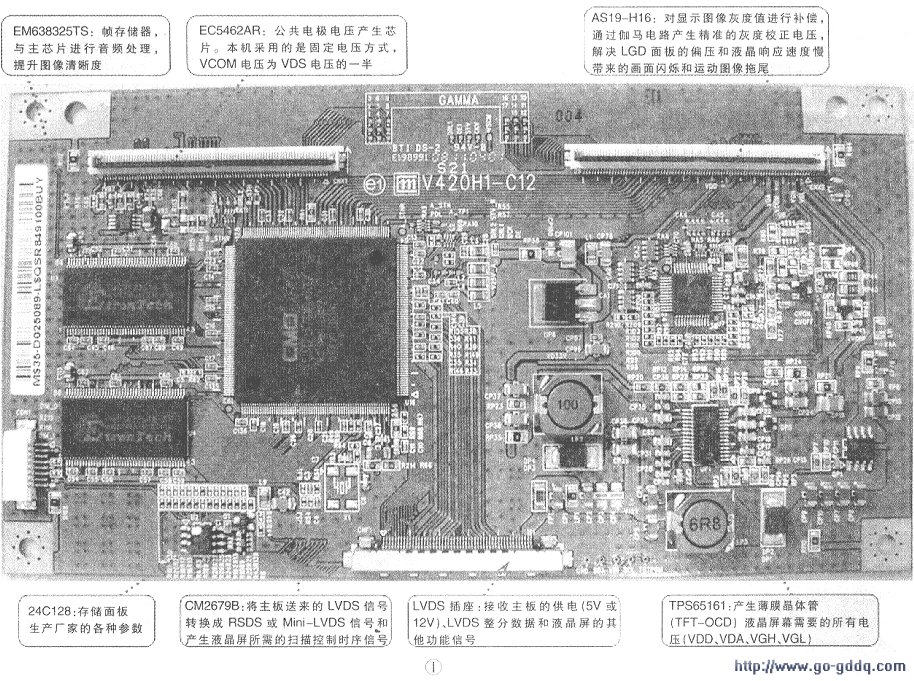

　　逻辑板的输入信号主要有TTL（晶体管一晶体管驱动）、LVDS（低压差分信号）、RSDS(微幅差分信号)等格式。目前，使用得最为普遍的是LVDS格式。LVDS接口电路分为单路传输RGB数据（标清屏使用）或奇／偶双路传输RGB数据（高清屏使用）两种方式。如果考虑输出位数（6位、8位、10位），目前常用的LVDS接口类型有单路8位LVDS接口、双路8位LVDS接口、单路10位LVDS接口、双路1()位LVDS接口四种。奇美屏V420Hl-C12所配逻辑板实物图如图所示。
