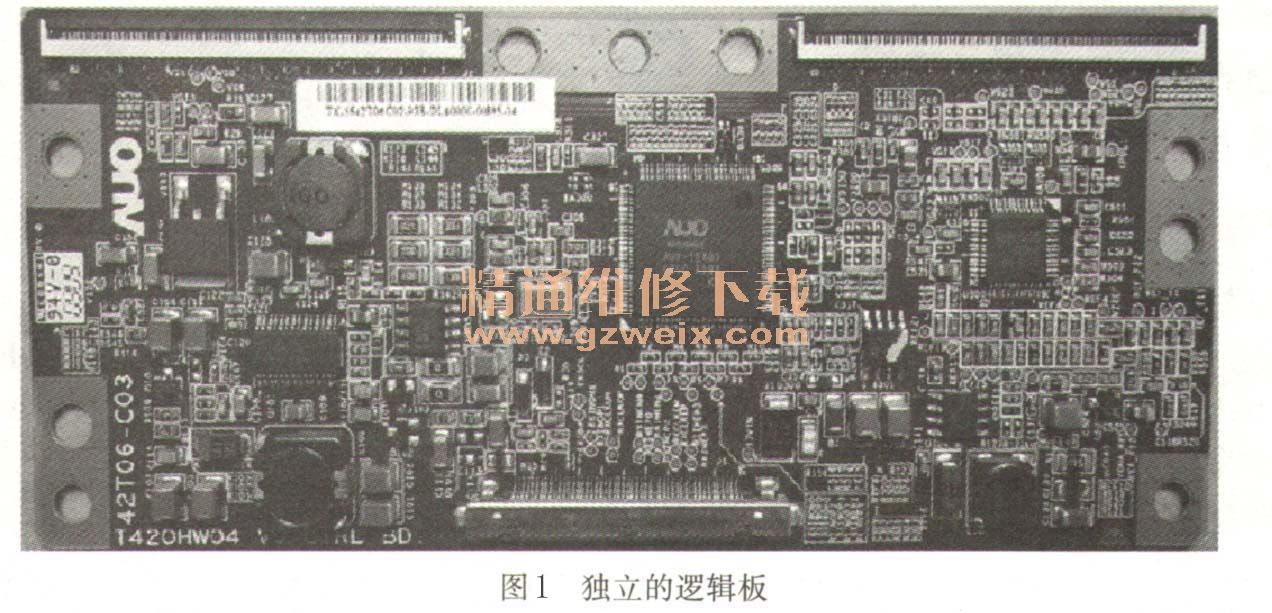

有些液晶彩电的主板与逻辑板为二合一板，有些电视的逻辑板与主板是分离的，逻辑板是独立的板（见图1）。逻辑板也叫屏驱动板、中心控制板、TCON板。当逻辑板损坏后会有图像有声音，但出现整屏花屏、白屏、灰屏、鬼脸、负像、底片等现象，此时需要更换独立的逻辑板。更换时应掌握以下原则：

    1）液品屏上的逻辑板与液晶屏的型号完全对应的，当判定液晶彩电的故障在逻辑板时，若采取板级维修方式排除故障，应当用型号与原型号完全一致的逻辑板进行代换。
    2）不同厂商生产的LVDS发送芯片，其输出数据排列方式可能是不同的。因此，液晶彩电逻辑板上的LVDS发送芯片的输出数据格式必须与液晶面板LVDS接收芯片要求的数据格式相同，否则逻辑板与液晶面板不匹配。这也是屏配板时必须考虑的一个问题。
