1、PFC电路
　　
　　什么是PFC电路呢？简单地说：PFC电路就是一个直流升压电路，把+300V电压升高到+375V～+400V。实修时，若测得耐压450V的大滤波电容(容量通常为330μF或470μF)两端电压为+375V~+400V，则表明功率因数校正电路工作正常；如果测得电容两端电压约为+300V，说明PFC电路未工作，这时主要检查PFC电路的供电及市电检测等电路。

　　【提示】电源带负载能力差故障的常见原因为PFC电路工作异常。因此检修该故障时，首先要测量PFC电压是否正常(约380V)，如果正常，则故障通常由电源厚膜块带载能力差引起。

　　2、保险管
　　
　　检修液晶彩电电源时，首先要确认保险管状态。若保险管完好，通常表明PFC校正电路中的开关管没有短路，再测450V大滤波电容两端的电阻，若有数十千欧充电电阻，表明+300V整流滤波、副开关电源及PFC电路中没有元件击穿。如果保险管熔断，首先检查PFC校正电路中的开关管，其次检查副开关电源电路。

　　3、输出电压电路
　　

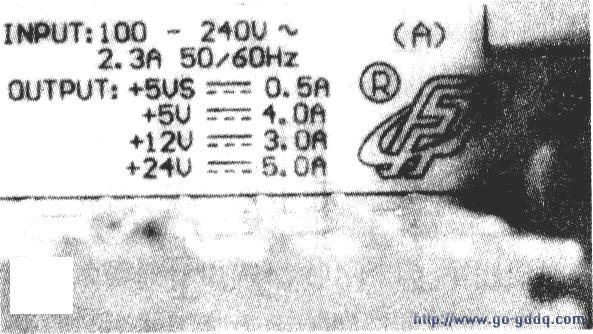

　　40英寸以下的液晶彩电的开关电源一般输出+5vs（或+5VSB）、+5v、+12V、+24V四组电压（部分机型没有+5V电压或+12V电压），其中，+5VS为待机电压，供CPU、遥控及按键电路；+5V、+12V供信号板，为信号处理及逻辑板供电，部分机型伴音功放也采用+12V供电；+24 V主要供给背光灯驱动板，部分机型伴音功放也采用+24V供电。40英寸及其以上液晶彩电的开关电源板一般输出+5VSB、+12V、+18V、+24V四组电压。其中，+18V专供伴音功放电路。开关电源的功率主要由+24V电压决定，通常情况下，32、37、42英寸液晶彩电所需+24V电压最大输出电流分别为5A、7A、10A。一款用于32英寸液晶彩电的电源板输出电压参数的标注如图所示。

　　在实际维修中，只要电源板的输出电压相同，功率接近，且安装空间许可，就可以相互代换。当然，功率大的电源板可以代换功率小的。代换时，要注意插座各脚功能，若不相同，应重新焊线或跳线，检查无误后方可通电试机。

　　【提示】在实际检修时，若接上负载后，输出电压上升，其原因多为该电压滤波电容的容量减小。
　　
　　4、保护电路
　　
　　在液晶彩电开关电源中，除具有常见的尖峰吸收保护电路外，还没有+24V、+12V和+5V电压的过压、过载保护电路，其保护电路多采用四运算放大器LM324、四电压比较器LM339、双电压比较器LM393或双运算放大器LM358。维修时，可依次断开各电压的过流或过压保护电路，如果电压恢复正常，说明该保护电路有故障。
