创维大屏幕液晶彩电采用的P47TTP型电源板，详细命名为：168P-P47TTP-00, 5800-P47TTP -0000，主电源集成电路采用新型PFC和主电源双驱动电路PLC810P，副电源采用小型厚膜电路TNY175，开／关机和保护电路采用新型集成电路WT7542,输出＋5V、＋24V、＋24V -1、 ＋12V电压，应用于创维47L05HF、47K10RN等47英寸以上大屏幕彩电中。

一、电源板工作原理

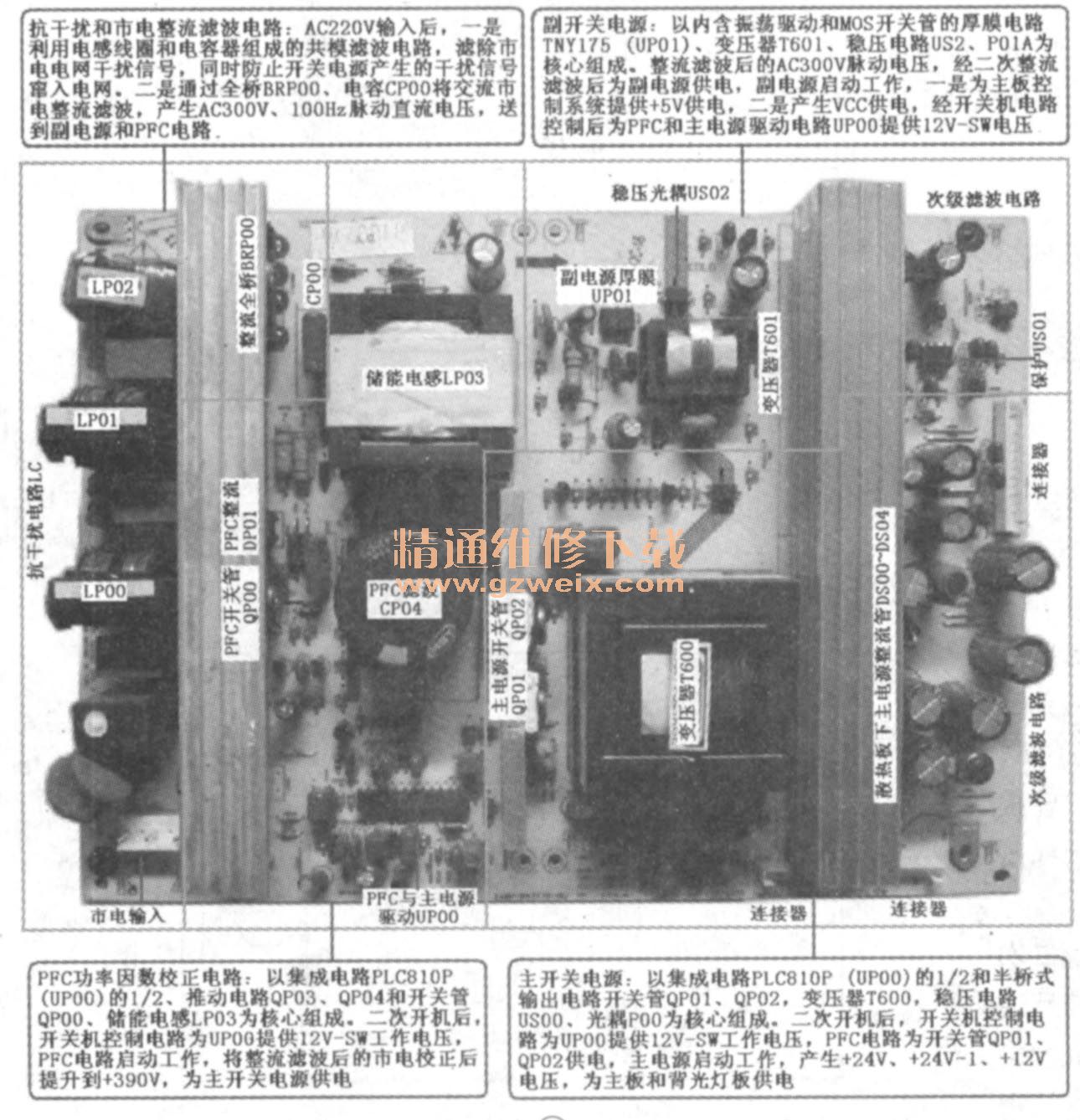

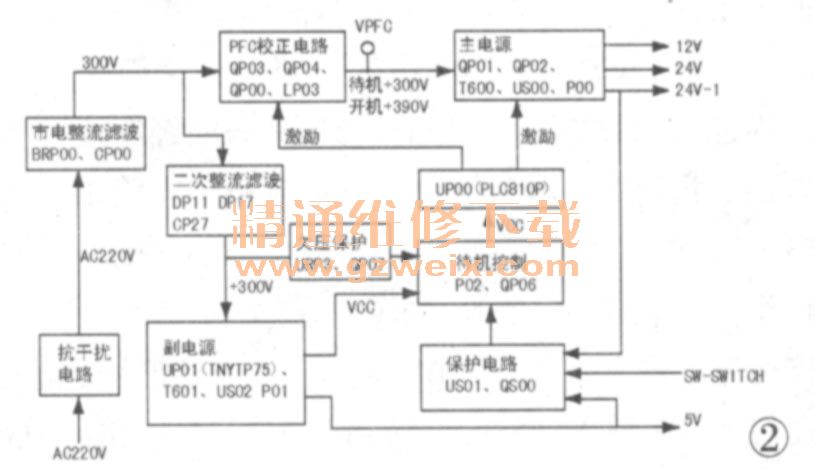

    创维液晶彩电采用的P47TTP型电源板实物图解见图1所示，电源板电路组成框图见图2所示。


    图中PLC810P是PFC和PWM双驱动集成电路。该电源板由三部分组成：一是以集成电路PLC810P（UP00 ）的1/2和开关管QP00为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到＋390V，为主开关电源供电；二是以集成电路TNY175（UP01）为核心组成的副开关电源，产生＋5V电压和VCC电压，＋5V电压为主板控制系统供电；三是以集成电路PLC810P （UP00）的另1/2和开关管QP01、QP02为核心组成的主开关电源，产生＋24V、＋24V-1、 ＋12V电压，为主板和背光灯板供电。

    1．副电源电路
    副开关电源主要由集成块UP01（TNY175 ）、变压器T3、稳压控制电路US02（UM431）、光电耦合器P01（PC817C）等元件组成，为整机控制系统提供5V电压，同时产生VCC电压，经开／关机电路控制后，为PFC和主电源驱动电路UP00提供工作电压。

    （1）TNY175简介TNY175是小型开关电源厚膜电路，内含振荡驱动电路和MOs开关管，TNY175的引脚功能见表1。

    AC220V市电经延迟保险管FP00，由LC组成的三级低通滤波网络，滤除市电中的高频干扰信号后，经BRP00全桥整流后，输出AC300V左右的脉动电压，该电压一路送往副电源电路，一路送往PFC功率因数校正电路。

    送到副电源电路的AC300V电压，经DP11、DP17、CP27二次整流滤波后形成＋300V的直流电压，该电压通过变压器T601的②-①绕组加到厚膜电路UP01的D脚，进入集成块UP01内部电路后分为两路：一路加到内部MOSFET开关管的漏极，另一路经集成块UP01内部的恒流源充电电路向内部振荡驱动电路供电，振荡电路启动，产生振荡脉冲信号，内部MOSFET开关管工作于开关状态，在T601的①-②绕组中将有电流通过，产生感应电压。其中T601的③-④绕组产生的感应电压经DP08整流、CP25滤波后分为两路：一路经RP32,RP31、DP16、VFP01加到UP01的BP-M脚，作为反馈电压，对振荡器进行调整；另一路送到QP06的集电极，经QP06控制后，为PFC和主电源驱动电路woo提供12V-SW供电。

    T601的⑥-⑩绕组上将产生感应的电压，通过DS06整流及CS16、LS03、CS17滤波得到5V电压，通过接口电路送往信号处理板上控制系统电路，为控制系统供电。

    T601的①-②初级绕组并联的DP07, CP24,RP51, VFP02组成尖峰吸收回路，保护UP01内部的MOSFET开关管。

  （3）稳压控制电路稳压控制电路由三端精密稳压器US02（UM431 ）和光电耦合器P01组成，经RS17、RS16从开关电源输出端＋5V分压取样，对开关电源初级UP01的EN/UV脚内部电路的脉冲占空比进行调整，达到稳压的目的。

    当＋5V电压升高时，经电阻RS 13加到光耦P01的①脚的电压同样也升高。同时，5V电压经取样电阻RS17,RS16分压加到US02的R端，US02的K端电压下降，流过P01②脚的电流变大，P01内部三极管的导通增强，UP01的④脚电压下降，UP01内部控制电路控制MOSFET管提前截止，从而使输出电压下降，达到稳压的作用。

    （4）市电过低保护电路副电源二次整流滤波后产生的＋300V电压，直接反映了市电电压的高低．该电压经RP35、RP36、 RP42与RP37分压，加到三端精密稳压器UP03的R端（②脚），市电电压和二次整流滤波后的＋300V电压正常时，UP03导通，QP07截止，对开／关机控制电路QP06的基极电压不产生影响；当市电电压过低或二次整流滤波电路发生故障，造成＋300V电压过低时，UP03的R端电压降低，UP03截止，QP07导通，将QP06的基极电压拉低，QP06截止，切断送往PFC和主电源驱动电路UP00的12V-SW电压，PFC和主电源停止工作。
