4．开／关机与保护电路

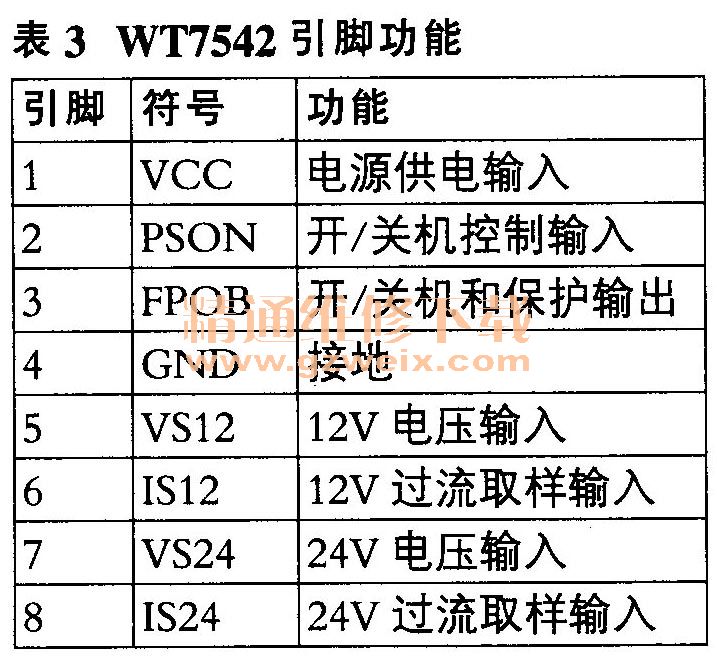

    创维P47TTP型电源板中开／关机控制和保护电路见图4所示。开／关机控制电路和过流检测保护电路US01采用集成电路WT7542，其引脚功能见表3所示。

    （1）开／关机电路开／关机由集成电路WT7542（US01 ）、光耦P02、三极管QP06组成，采用控制PFC功率因数校正电路和主开关电源驱动电路UP00供电的方式。接通市电电源后，AC220V市电经抗干扰电路和整流滤波后，形成100Hz约300V脉动直流电压，再经DP11、DP17二次整流滤波产生＋300V的直流电压，为副电源供电，副电源首先工作，产生VCC电压和＋5V电压，其中＋5V为控制系统提供电源。

    二次开机后主板送来SW-SWITCH高电平，送到US01的②脚，经US01放大后，从③脚输出低电平，光耦P02导通，向QP06的基极注入高电平，QP06导通，将VCC电压变为12V-SW电压，送到UP00驱动电路，PFC功率因数校正电路和主电源启动工作，为整机提供＋24V，+24V-1，+12V电压，进入开机状态。遥控关机时SW-SWITCH变为低电平，经US01放大后，从③脚输出高电平，光耦P02截止，QP06截止，切断了PFC和主电源驱动电路UP00的12V-SW供电，PFC功率因数校正电路和主电源停止工作，进入开机状态。

    （2）保护电路该开关电源在副电源和主电源，设有完善的保护电路：
    一是设有以稳压管VRS00和热敏电阻THS00、三极管QS00为核心组成的过压、过热检测保护电路，发生过压故障时，击穿稳压管VRS00，向QS00注入高电平保护电压，发生过热故障时，THS00阻值变小，也向QS00注入高电平，QS00导通，将待机光耦P02的①脚电压拉低，P02和VCC待机控制电路QP06截止，切断PFC和主电源驱动电路UP00的12V-SW供电，PFC电路和主电源停止工作。

    二是在开／关机控制电路设有以WT7542 （US01 ）为核心的主电源过流保护电路，该电路由US01⑤～⑧脚内部电路组成。当主电源24V和珍V输出电流过大时，WT7542内部控制开／关机电路进入待机保护状态。

    三是在开／关机VCC控制电路，还设有以LM431（UP03），QP07为核心的市电过低保护电路，市电电压过低时，UP03导通、QP07截止，将VCC控制电路QP06的基极电压拉低，QP06截止，切断PFC和主电源驱动电路UP00的12V-SW供电，PFC电路和主电源停止工作。

    四是在主电源驱动电路UP00的23脚外部设有热敏电阻THP02，QP05为核心的过热保护电路，发生过热故障时，THS02阻值变小，也向QP05基极注入高电平，QP05导通，将UP00的23脚电压拉低，UP00内部保护电路启动，PFC和主电源停止工作。

    二、电源板维修提示
    创维P47TTP型电源板发生故障，主要引发开机三无故障，可通过观察待机指示灯是否点亮，采用测量关键点电压，解除保护的方法进行维修。

    1．待机指示灯不亮
（1）保险丝烧断发生开机三无，待机指示灯不亮故障，先查保险丝是否烧断，如果保险丝烧断，说明电源板存在严重短路故障，然后查市电输入电路和整流滤波电路是否发生短路漏电故障，再查PFC校正电路开关管QP00、主电源开关管QP01、QP02和副电源厚膜电路UP01内部开关管是否击穿。

    （2）保险丝未断如果测量保险丝未断，故障在市电输入抗干扰电路和副电源电路，测量副电源二次整流滤波电路产生的＋300V是否正常，无则检查市电输入电路和整流滤波电路开路故障；有则测量副电源厚膜电路UP01及其外部电路元件。如果副电源UP01击穿，注意检查T601初级并联的尖峰脉冲吸收电路元件是否开路。

    2.待机指示灯亮
    （1）检查开／关机控制和PFC电路发生开机三无，待机指示灯亮故障，多为主电源故障。二次开机后，测量SW-SWION是否为高电平，如果为高电平，首先测量PFC提供的＋390V供电和测量双驱动电路UP00的⑦、13、16脚12V-SW供电，如果390V供电仅为300V，则是PFC电路未工作。再检修PFC电路，如果UP00的⑦、13、16脚无12V-SW供电，查开／关机控制电路US01，P02，QS06组成的VCC控制电路。
    （2）检查主电源电路上述供电正常，再查主电源UP00的⑩、12脚有无激励脉冲输出，无输出则检查UP00及其外部电路元件，有输出，则检查末级半桥式推挽输出电路QP01、QP02 、T600和次级整流滤波电路。
    3．自动关机维修
    发生自动关机故障，则是保护电路启动，由于该电源板设有主电源过压过热保护、主电源过流保护、市电过低保护、主电源过热保护共四种保护电路，前三种保护电路均对开／关机控制电路进行控制，第四种保护对双驱动电路UP00进行控制。
    （1）判断引起保护电路判断是哪路检测电路引起保护的方法有：如果发生自动关机故障时开／关机控制电路无12V-SW电压输出，则是前三种保护启动；如果12V-SW电压正常，而主电源不工作，且QP05的基极保护瞬间为0.7V高电平，则是主电源过热保护电路启动。

    对于前三种保护，在开机后保护前的瞬间，如果测量待机光耦P02的①脚由正常时的高电平变为低电平，则是第一种以稳压管VRS00和热敏电阻THS00、三极管QS00为核心组成的过压、过热检测保护电路。
    （2）解除保护，观察故障现象解除该路保护的方法是将QS00基极对地短路；如果测量待机光耦P02的②脚由开机状态的低电平变为高电平，则是第二种以WT7542（US01）为核心的主电源过流保护电路启动，解除保护的方法是将US01的③脚断开，将P02的②脚接地。如果自动关机瞬间测量QP07的基极由正常时的0V变为0.7V，则是以LM431（UP03 ）、QP07为核心的市电过低保护电路启动，解除保护的方法是将QP07的基极对地短路。为避免解除保护后电源板输出电压过高，造成主板、背光灯板等负载电路损坏，建议采用拆下电源板，接假负载，模拟开机电压，脱板维修。
