一种智能车辆配电系统设计方案
来源:本站整理  作者:佚名  2011-09-12 06:14:14



2.2 配电管理器应用软件实现的机制和原理

  该系统采用实时多任务操作系统μC/OS-Ⅱ作为配电管理器端的软件平台,μC/OS-Ⅱ源代码开放、内核小、移植方便,易于开发。配电管理器端的每个功能可以作为一个独立的任务来实现,这大大地增强了系统软件的可靠性、稳定性。

  2.2.1 配电管理器应用软件设计

  整个系统的如何协调工作运行过程如图3所示。

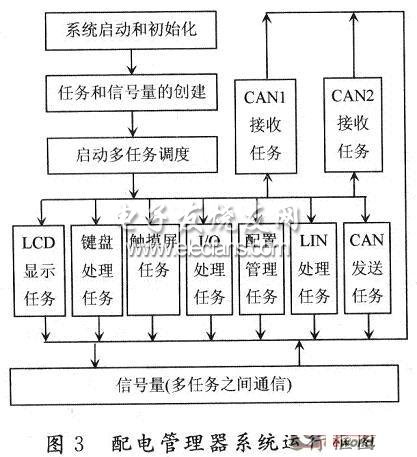

配电管理器运行框图

  嵌入式配电管理端的软件主要实现设备参数的读取和设定、人机交互功能、用电设备的监控功能、CAN、LIN通信数据传输等功能。设备参数的读取和设定功能提供了现场对设备参数的修改,也可以通过远程监测终端来修改。认证的信息和设备参数保存在铁电FLASH存储器中。该系统采用了4×4键盘、触摸屏和LCD显示作为系统信息的输入和输出接口。

  2.2.2 双CAN冗余实现的机制和原理

  为了保证整车电气系统的数字化管理的稳定性和可靠性,在配电系统的对外通信接口采用性能稳定、工作可靠的CAN总线,同时,为了保证整车电气系统通信的可靠性和异常的处理,配电系统采用双冗余CAN总线。双CAN冗余通信流程图如图4所示。



双CAN冗余通信流程图

  CAN总线通信程序包括数据传输和总线管理两个功能块。数据传输模块实现的功能包括CAN初始化、CAN滤波的设计、CAN报文发送和CAN报文接收。
