地面站采用便携式设计，主要用来接收无人机实时发送回的视频信号，并将其显示出来，包括接收天线、笔记本计算机或PDA。该系统采用的接收天线为TDJ-2400BKC-Y室外板状定向天线，其具有增益高、前后辐射比大、三维尺寸小、结构紧凑等优点，是一种高质量的室外通信天线，非常符合无人机在野外条件下的战术需求。其频率范围为2 400～2 483 MHz，增益为10 dBi，水平面波瓣宽度为110°。
3 软件设计
该设计采用基于Web服务器的B/S(Browser/Server)服务机制，B/S服务机制是随着Internet技术的兴起，对C/S(Client/Server)服务机制的改进，由于其先进的开发技术、优越的可管理性和可维护性及简单方便的应用模式，正成为视频监控系统最流行的应用方式。它能将地面站的视频侦察系统控制、侦察视频浏览、开关量的控制、摄像云台控制等在IE浏览器中予以实现，不用另行安装软件，使视频侦察系统的操作、配制简单化，实现了跨平台性，客户端在普通PC机、PDA等操作系统上均能运行，非常适合战术无人机的野外作业。下面分别介绍本系统服务器端和客户端的主要功能：
(1)服务器端主要功能：响应Web连接服务，采集视频数据，通过网络传输数据。

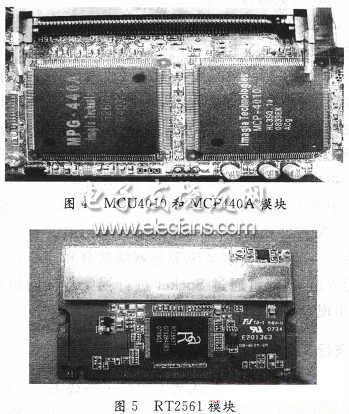

(2)机载微处理器作为服务器，响应客户端的连接请求，并提供ActiveX控件的下载，利用Linux视频子系统提供的API函数编写数据采集代码，接收MPG-440A传送的MPEG-4格式二进制视频数据。将接收到的数据整理后，通过Socket通讯以组播方式通过网络发送到浏览器客户端。
(3)客户端部分的主要功能：连接机载Web服务器并下载ActiveX控件。
(4)为了减轻视频服务器客户端操作的负担，提高软件升级和维护的方便性，设计中将地面站的视频图像接收和视频图像显示部分封装在ActiveX控件中，在运行Linux的ARM串台上移植嵌入式Web服务器Boa，响应地面站的连接请求，并将ActiveX控件嵌入到网页中发布。地面站通过浏览器访问Web服务器时，ActiveX控件就会经过网页传输到客户端并自动下载安装。一旦视频侦察系统服务器端部分和ActiveX控件建立通信，就可通过Socket进行视频数据的组播传输，实现远程实时监控。
