无人驾驶汽车是一种智能汽车，也可以称之为轮式移动机器人，主要依靠车内的以计算机系统为主的智能驾驶仪来实现无人驾驶。无人驾驶汽车集自动控制、体系结构、人工智能、视觉计算等众多技术于一体，是计算机科学、模式识别和智能控制技术高度发展的产物，也是衡量一个国家科研实力和工业水平的一个重要标志，在国防和国民经济领域具有广阔的应用前景。

　　从20世纪70年代开始，美国、英国、德国等发达国家开始进行无人驾驶汽车的研究，目前在可行性和实用化方面都取得了突破性的进展。我国从20世纪80年代开始进行无人驾驶汽车的研究，国防科技大学在1992年成功研制出我国第一辆真正意义上的无人驾驶汽车。

　　2005年，首辆城市无人驾驶汽车在上海交通大学研制成功，该车有望于两年之内率先在上海世纪公园进行示范运营，并在2010年世博会上一展身手。到时游客只需在公园的入口处按下一个按钮，一辆没有司机的四座敞篷汽车就会从远处开过来缓缓停下，然后搭载着乘客前往他们想去的景点。

　　1 系统设计

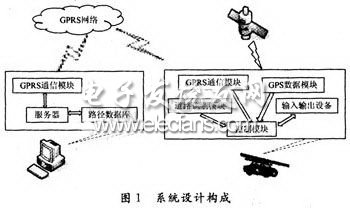

　　本系统主要由监控中心和无人驾驶车辆终端构成，如图1所示，而无人驾驶车辆终端又包含GPS，GIS，GPRS等部分：

　　（1）GPS（Global Positioning System，全球定位系统）是利用24颗人造卫星组成的卫星网，可以向地球不断发射定位及时间信号。地球上的任何一个GPS接收机，只要接收到4颗以上的卫星信号，经过计算处理后就可报出GPS接收机的位置（经度、纬度、高度）、时间和运动状态（速度、航向）。本系统采用GPS是为了使车辆在行驶过程中能够准确显示自己的位置。

　　GPS导航系统的基本原理是测量出已知位置的卫星到用户接收机之间的距离，然后综合多颗卫星的数据就可知道接收机的具体位置。要达到这一目的，卫星的位置可以根据星载时钟所记录的时间在卫星星历中查出。而用户到卫星的距离则通过纪录卫星信号传播到用户所经历的时间，再将其乘以光速得到（由于大气层电离层的干扰，这一距离并不是用户与卫星之间的真实距离，而是伪距（PR）：当GPS卫星正常工作时，会不断地用1和0二进制码元组成的伪随机码（简称伪码）发射导航电文。GPS系统使用的伪码一共有两种，分别是民用的C/A码和军用的P（Y）码。C/A码频率1.023MHz,重复周期一毫秒，码间距1微秒，相当于300m；P码频率10.23MHz，重复周期266.4天，码间距0.1微秒，相当于30m。而Y码是在P码的基础上形成的，保密性能更佳。导航电文包括卫星星历、工作状况、时钟改正、电离层时延修正、大气折射修正等信息。

　　（2）GIS（Geography Information System，地理信息系统）GIS是以测绘测量为基础，以数据库作为数据储存和使用的数据源，以计算机编程为平台的全球空间分析即时技术。这是GIS的本质，也是核心，是在计算机硬件、软件系统支持下，对整个或部分地球表层空间的有关地理分布数据进行采集、存储、管理、运算、分析和可视化表达的信息处理和管理系统。在本系统中，他与GPS模块相结合，以地理空间数据为基础，在计算机系统中提供动态的电子地图，可以实时将交通信息通过GIS界面友好地显示给用户。

　　（3）GPRS，通用分组无线服务技术（General PACket Radio ServICe）的简称，它是GSM移动电话用户可用的一种移动数据业务。GPRS可说是GSM的延续。GPRS和以往连续在频道传输的方式不同，是以封包（Packet）式来传输，因此使用者所负担的费用是以其传输资料单位计算，并非使用其整个频道，理论上较为便宜。GPRS的传输速率可提升至56甚至114Kbps，是在GSM（（Global System）全球移动通信系统的网络基础上叠加的一个专业的高速数据通信网络，共用GSM频率（900／1 800 MHz）。共享GSM网络绝大部分基础设施。可以接人基于TCP／IP的外部网络，具备了Internet所能提供的一切功能。本系统采用GPRS作为车载终端与监控端无线通信桥梁，主要是考虑到他有资源利用率高、传输速率高、接人时间短、网络覆盖面广等几个优势。

　　（4）射频识别读卡器。射频识别技术又称电子标签、无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触，在交通系统一般用于高速公路站上不停车收费，车牌自动识别或者停车场定时收费等。这些系统是将标签放置在车载终端上，在地面上安装天线、射频模块和计算机，利用射频模块中读写器来进行一定范围内的射频识别。射频识别模块通过装有标的车辆接近传感器来判别是否有车辆通过。识别模块在一定区域内产生微波信号，当车辆进入该识别区域时，就能激活标签。标签将数据反射给识别模块，射频读写器完成数据读取。

　　2 车辆终端硬件构成

　　车辆终端由GPS接收模块、GPRS接收设备、主控制模强、读卡器模块、显示模块和输入操作模块构成，系统框架如图2所示。

　　（1）自主悬挂式独轨车体上装有嵌入式控制系统，主要用于对整个车辆的控制以及各个模块之间的调度。主控制模块芯片采用了飞利浦公司生产的LPC2000 系列处理器，该系列产品是基于一个支持实时仿真和跟踪的16／32位ARM7TDMI-STMCPU的微控制器，并带有0／128／256kB嵌入的高速片内FLASH存储器。片内128位宽度的存储器接口和独特的加速结构使得32位代码规模降低超过30％，而性能的损失却很小。

　　通过在该系列处理器芯片的基础上扩展一系列完整的通用外围器件，使系统硬件成本降到最低，并且根据设计需要再进行裁减，就能为本车载系统提供一个低功耗、低成本、高性能的方案。

　　（2）该系统以GPRS无线传输方式与因特网保持连接，与轨道交通信息网站交换数据。本系统采用了BenQ公司生产的M22模块，他符合ETSIGSM phase 2+标准和 AT指令集，支持GSM语音数据传真短消息和GPRS数据传输。

　　（3）显示模块主要是用来显示车辆行驶状态，包括地理信息位置，路径采集情况等。本系统采用TFT6758液晶显示模块，工作电压为3.3 V，内带白光LED背光灯。由于液晶模块内部包含了HD66781和HD66783液晶控制驱动，因此他可以直接使用8位、16位或者18位总线方式与控制器相连接。

　　（4）输入模块功能是通过按钮查阅通过读卡器接收到终端的路径信息。

　　（5）GPS模块用来对车辆进行定位。本系统采用M12定位模块，Motorola公司生产的导航设备，具有很低的功耗，支持RTCM （Radio Technical Commission forMaritime）格式的差分功能，采用NAEA0183格式输出。该接收器在 汽车定位和调度系统中应用广泛。
