单片机输出端口受驱动能力的限制，一般情况下均需专用的接口芯片。其输出虽因控制对象的不同而千差万别，但一般情况下均满足对输出电压、电流、开关频率、波形上升下降速率和隔离抗干扰的要求。在此讨论几种典型的单片机输出端到功率端的电路实现方法。
2.1 直接耦合

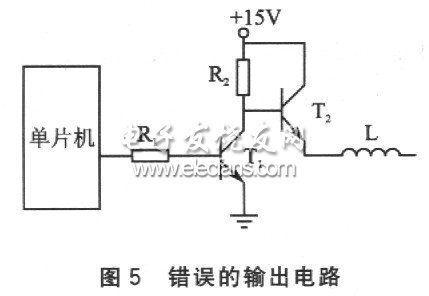

在采用直接耦合的输出电路中，要避免出现图5所示的电路。
T1截止、T2导通期间，为了对T2提供足够的基极电流，R2的阻值必须很小。因为T2处于射极跟随器方式工作，因此为了减少T2损耗，必须将集射间电压降控制在较小范围内。这样集基间电压也很小，电阻R2阻值很小才能提供足够的基极电流。R2阻值过大，会大幅度增加T2压降，引起T2发热严重。而在L2 截止期间，T1必须导通，高压+15 V全部降在电阻R2上，产生很大的电流，显然是不合理的。另外，T1的导通将使单片机高电平输出被拉低至接近地电位，引起输出端不稳定。T2基极被T1拉到地电位，若其后接的是感性负载，由于绕组反电势的作用，T2的发射极可能存在高电平，容易引起T2管基射结反向击穿。

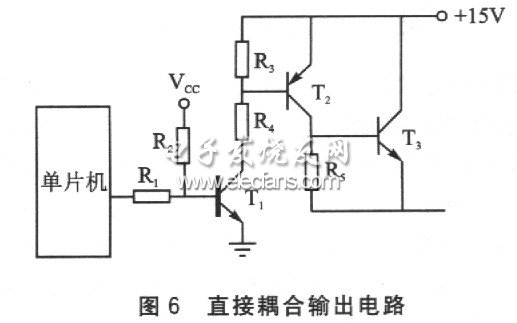

图6为一直接耦合输出电路，由T1和T2组成耦合电路来推动T3。T1导通时，在R3、R4的串联电路中产生电流，在R3上的分压大于T2晶体管的基射结压降，促使T2导通，T2提供了功率管T3的基极电流，使T3变为导通状态。当T1输入为低电平时，T1截止，R3上压降为零，T2截止，最终T3截止。 R5的作用在于：一方面作为T2集电极的一个负载，另一方面T2截止时，T3基极所储存的电荷可以通过电阻R3迅速释放，加快T3的截止速度，有利于减小损耗。
2.2 TTL或CMOS器件耦合

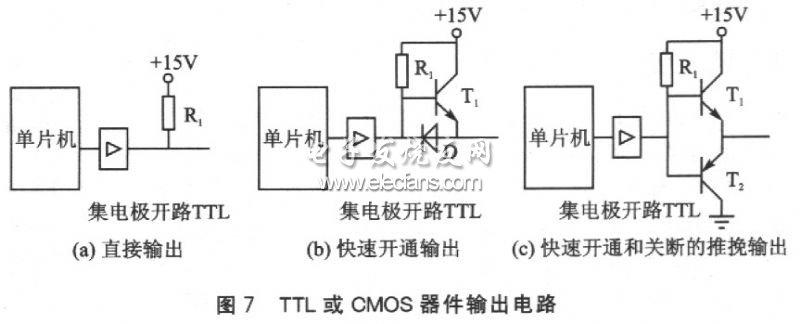

若单片机通过TTL或CMOS芯片输出，一般均采用集电极开路的器件，如图7(a)所示。集电极开路器件通过集电极负载电阻R1接至+15 V电源，提升了驱动电压。但要注意的是，这种电路的开关速度低，若用其直接驱动功率管，则当后续电路具有电感性负载时，由于功率管的相位关系，会影响波形上升时间，造成功率管动态损耗增大。
为了改善开关速度，可采用2种改进形式输出电路，如图7(b)和图7(c)所示。图7(b)是能快速开通的改进电路，当TTL输出高电平时，输出点通过晶体管T1获得电压和电流，充电能力提高，从而加快开通速度，同时也降低了集电极开路TTL器件上的功耗。图7(c)为推挽式的改进电路，采用这种电路不但可提高开通时的速度，而且也可提高关断时的速度。输出晶体管T1是作为射极跟随器工作的，不会出现饱和，因而不影响输出开关频率。
2.3 脉冲变压器耦合

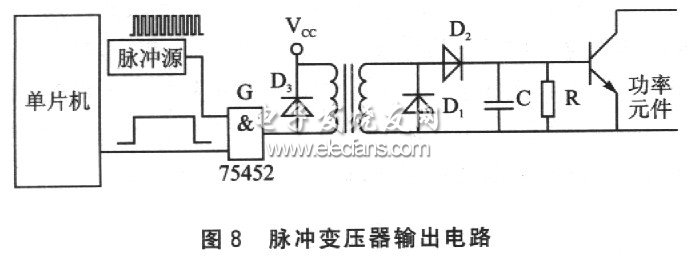

脉冲变压器是典型的电磁隔离元件，单片机输出的开关信号转换成一种频率很高的载波信号，经脉冲变压器耦合到输出级。由于脉冲变压器原、副边线圈间没有电路连接，所以输出是电平浮动的信号，可以直接与功率管等强电元件耦合，如图8所示。
这种电路必须有一个脉冲源，脉冲源的频率是载波频率，应至少比单片机输出频率高10倍以上。脉冲源的输出脉冲送人控制门G，单片机输出信号由另一端输入G 门。当单片机输出高电平时，G门打开，输出脉冲进入变压器，变压器的副线圈输出与原边相同频率的脉冲，通过二报管D1、D2检波后经滤波还原成开关信号，送入功率管。当单片机输出低电平时，G门关闭，脉冲源不能通过G门进入变压器，变压器无输出。
这里，变压器既传递信号，又传送能量，提高了脉冲源的频率，有利于减轻变压器的体重。由于变压器可通过调整电感量、原副边匝数等来适应不同推动功率的要求，所以应用起来比较灵活。更重要的是，变压器原副边线圈之闯没有电的联系，副线圈输出信号可以跟随功率元件的电压而浮动，不受其电源大小的影响。
当单片机输出较高频率的脉冲信号时，可以不采用脉冲源和G门，对变压器原副边电路作适当调整即可。
