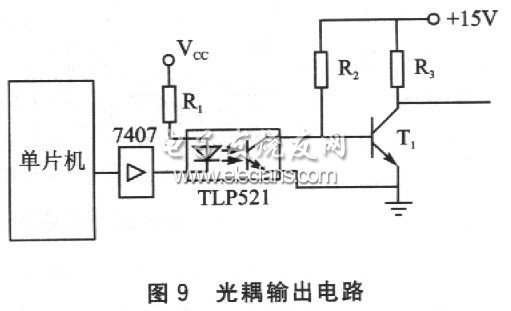

光电耦合可以传输线性信号，也可以传输开关信号，在输出级应用时主要用来传递开关信号。如图9所示，单片机输出控制信号经缓冲器7407放大后送入光耦。 R2为光耦输出晶体管的负载电阻，它的选取应保证：在光耦导通时，其输出晶体管可靠饱和;而在光耦截止时，Tl可靠饱和。但由于光耦响应速度慢使开关延迟时间加长，限制了其使用频率。

　　结语

　　上述几种输入/输出电路通过广泛的应用表明.其对合理、可靠地实现单片机电气控制系统具有较高的工程实用价值。
