PLC控制器是整个系统的核心部分。具有功能变化灵活、编程简单，自动检测故障点，噪音低，可靠性高，抗干扰能力强，硬件配套齐全，功能完善，适用性强，系统的设计、安装、调试工作量小，维护方便，容易改造，体积小，重量轻，能耗低等优点。
    信号输入主要包含提升机去向、提升机位置、功能信号等部分。其中提升机信号包括提矿、提物、提人、上行、下行等信号。
    信号输出主要包含下行音响、显示信号，上行音响、显示信号，提物、提矿、提人计数信号和电视显示器信号等。
    井口信号箱主要包括各种提升信号的汉字显示及声音提示，各种信号的按钮检测。完成对本水平各种信号的闭锁功能及对井下信号的闭锁功能，同时完成向绞车房发送相应的信号。
    井底信号箱主要包括各种提升信号的汉字显示及声音提示，各种信号的按钮检测。完成向井口发相应的信号，同时完成对本水平各种信号的闭锁功能。
    绞车房信号箱主要完成井口、井底提升信号的数字和汉字显示及声音提示，前一次或前几次信号的存储记忆和显示。完成急停信号对安全回路的闭锁，换程信号的发出，停车信号的闭锁等功能。
    保护系统主要包含故障信号预报、事故停车信号、紧急停车信号等。当提升机控制系统发生故障时由保护系统发送信号到，然后由PLC控制器发出信号到绞车房，并进行相应的操作，对煤矿的安全起到很重要的作用。

2 系统分析
2．1 系统功能
    设计出的以PLC为核心的矿井副井提升信号系统可以实现以下功能：1)提升信号有数字显示功能；2)提升指令有汉字显示功能；3)急停报警功能和急停扩展功能；4)井上下信号必须一致方可开车；5)井下信号只能通过井上信号才能传至绞车房，不能直接传至绞车房；6)事故点个停车点，均由井上、下直接传至绞车房，停止绞车运行；7)实现方向闭锁功能；8)实现快慢连锁功能。
2．2 系统工作原理

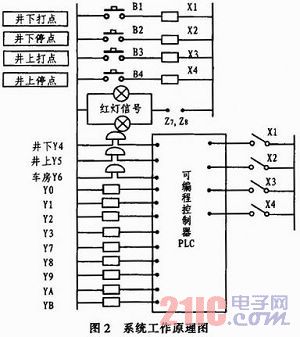

    该系统的工作原理图如图2所示，其打点信号的分配见表1。
