系统的工作过程如下：
    提升机到位后，井口电磁传感器通过信号输入向PLC控制器传送1个到位信号。经PLC控制器处理后向绞车房发出操作指令，信号工此时可进行操车作业，打开安全门，落下摇台，开启阻车器。发信号顺序：下井口→上井口→绞车房。提升机装载完毕后，解除井口所有闭锁：关闭安全门，抬起摇台，关闭前阻车器。
    1)提升机快上

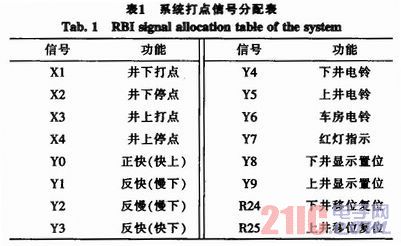

    下井口先打点2次，经PLC控制器的作用后输出，X1动作2次，移位寄存器左移2位，内部继电器R20接通，X1触发“Y8”2次，在下井口显示器上显示本次信号点数“2”，上井口、下井口电铃同时打铃2次；上井口接到打点信号后，开始打点。上井口打点器X3打点“2”，左移指令也向左移2位，Y0接通，电机做“正上”快速运动；同时，由于Y0互锁，电路Y7接通，红色指示灯亮。
上井口打点时，Y4、Y5、Y6继电器接通，下井口、上井口、提升机房电铃晌，响铃次数与打点数相同，此时Y9接通，触发上井口显示电路显示“2”；当达到井面时，停车开关地X4打点寄存器复位，线圈失电，提升机停车、显示器复位。
    2)提升机快下
    下井口先打点3次，经PLC控制器的作用后，移位寄存器移位至R2，R0～R2接通，R1、R20失电，R21带电，其相应的触点动作闭合，上井口、下井口电铃响，下井显示“3”。上井听到指示后开始打点，过程与上相同，提升机开动。
    3)提升机慢上
    即正方向开慢车，下井打点“4”为慢车，经PLC控制器处理后在显示器显示为“4”，通过R4的互锁作用，使其余继电器不工作，通过ZJ3所接外部触点来转换电路工作。
    4)提升机慢下
    即反方向开慢车，下井打点“4”为慢车，经PLC控制器处理后在显示器显示为“4”。通过R4的互锁作用，使其余继电器不工作，通过ZJ3所接外部触点来转换电路工作。

3 结束语
    该系统设计出之后，已经在平顶山市部分煤矿初步试用，试用以来，系统运行正常，性能稳定，信号发送准确，显示屏显示可靠，有力地保障了提升安全的可靠性，为煤矿安全生产奠定了坚实的基础。
