液晶电视换板维修时，先要确认原屏的供电值，新换的主板提供的电压一定要与原板相同，不同时必须改动电路后才能替换。如果主板送往液晶屏上的供电电压高于逻辑板所要求的电压，通电后会损坏逻辑板上的IC，导致逻辑板不能工作。

　　液晶电视逻辑板没有供电电压，即使主板有正常的LVDS信号送出，背光灯点壳，屏幕上也会没有图像而呈现灰暗的光栅。因此，本故障应当先查上屏电压，若上屏电压正常，下一步要查的电路就是主板上的LVDS信号形成电路和逻辑板了。

　　检修液晶电视无图像、光栅灰暗故障时，可以通过如下方法判定主板有无LVDS信号输出：接收TV信号或AV信号，不管电视机有无伴音，可对LVDS脚电压进行测量。

　　因LVDS信号为数字低压差分信号，正常情况下，LVDS各脚电压将在1.1V~1.25V间变化，如果测量LVDS电压远低于或高于这样的电压范围，表明故障在主板电路。此时，应查上屏信号(LVDS信号形成电路)形成电路中的集成块的工作条件，如时钟振荡、供电、帧存储器等。

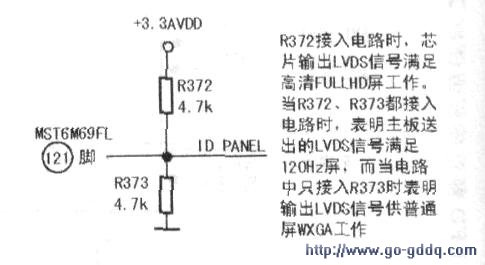

　　液晶电视所用的屏是不同的，有些屏是全高清屏（分辨率为192(/x1080/60Hz屏)，有些是普通屏(l.336x768)、有些是120Hz的全高清屏等。这些不同的屏通常要求主板送出的LVDS信号路数不同，全高清屏通常为12对LVDS信号，普通屏为5对，120Hz的屏更加多，有20多对。同一时间内120Hz屏和高清屏传送的图像信号远高于普通屏，图像清晰度更加高。而同主板要实现与不同各类的屏相匹配，除上屏电压和控制系统软件不同外，常在超级芯片的相关脚设置有屏状态功能预置脚。控制系统识别此脚电压值，启动相应的变频指令的LVDS处理器输出满足屏工作所需的LVDS信号。如长虹LS2UA机芯控制系统MST6M69FL-LF的(121)脚接有下图所示的电路。如果(121)脚电压为1.5V．表明主板处理形成的LVDS信号是满足120Hz的屏工作的。若(121)脚电压为3.3V，控制系统输出的指令则要求后图像处理通道电路按全高清屏处理图像信号，并输出LVDS信号上屏。(121)脚为低电平时，判定为产生的LVDS信号给普通屏工作。故(121)脚电平设置错误会导致主板上屏的LVDS信号不能满足屏工作需求，也会出现灰屏故障。

　　液晶电视出现灰暗光栅时，一查上屏电压，二测上屏LVDS信号电压，三查具有控制功能的超级芯片屏工作状态设置脚电路状态，四替换屏逻辑电路板。如果主板有LVDS信号输出而出现灰暗光栅、无图时，通常可替换逻辑板来排除故障。
