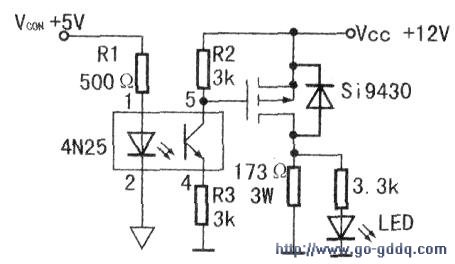

实验电路2(下图)
将前图的电源电压VCC提高到12Vo其输入部分不变，仅改变R2及R3。负载电阻RL=173Q/3W。
设-VGS-6V，则R2=R3=3k(设lc=2mA)。这里要注意的是在上一实验中．IF=7.6mA时，lc=2.27mA，但在本实验中Vcc=12V，所以CTR值也改变，从实验中可知lc已减小到1.86mA。

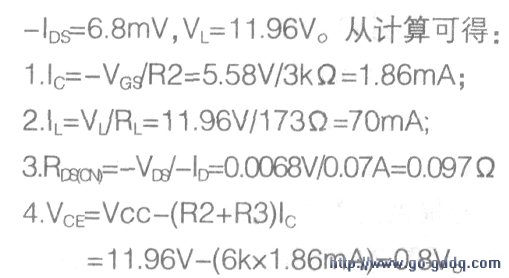

实验数据：VOC=11.96V，-Vcs-5.58V，
从上述数据可知：由于lc值比要求的小了所以VCE没有饱和，-VGS也略小。改进办法：提高IF值；增加R2值使-VGS值增加。
实验电路3
为满足2.5V～3.6V工作电压的uP或UC来控制，设VCON输入高电平为2V。在图6的电路，将R1改成100Ω，则IF为：
将下图电路中的R1改成100Ω后测试结果比实验2略好（因为l，略提高，使lc略增）。这实验证明该固态继电器也适用于2V为高电平来控制。
