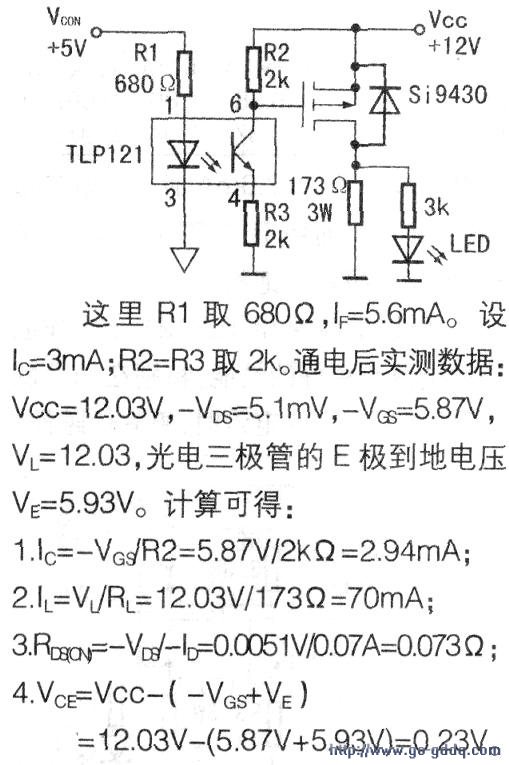

实验电路5(下图)
由TLP121代替4N25，比较这两不同光耦的工作情况（电路如图8所示）。VCC=12V．其负载为173Ω。

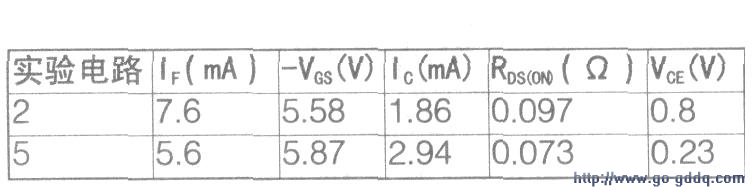

实验2与实验5相比较，如下表所示。
从下表的比较可知，采用TLP121替代4N25后，JF减小了，但lc却增加了，提高了-VGS，降低了RDS(ON)。从VCE来看，4N25在IF=7.6mA时，光电三极管仍未饱和，而用TLP121在IF=5.6mA时，光电三极管已饱和了。
所以建议采用TLP121光耦作固态继电器有更好的性能，特别在u P的1/0不能输出大的电流时，更有优越性。
