用低电压直流固态继电器构成的开关电路设计
来源:本站整理  作者:佚名  2011-11-01 07:27:42

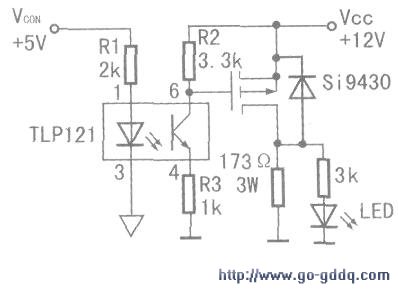

  实验6(下图)

  本实验的目的是试进一步减小IF(lc相应减低),但采用提高R2的办法看电路效果。这里将JF减到1,9mA.R2从2k提高到3.3k,R3从2k减到1kΩ,

  电源电压VCC及负载电阻RL不变。

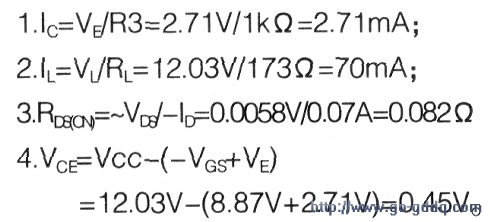

  实验数据:Vcc=12.03V.-VGS=8.87V,-VDS=5.8mV,VL=12.03V;VE=2.71V。从上述数据可计算。

  从计算数据来看JF减到1.9mA后,lc减小了,由于R2+R3的总值变化不大,所以光电三极管尚未饱和。若IF增加到2.5mA,其性能会相应提高。本实验进一步证明了用TLP121时可减小IF电流,但lc减小不多,性能比用4N25的IF=7.6mA还小一些。

  结束语

  这里做了较多的实验,其目的是更好了解一些参数的选择,采用4N25时.IF要用8mA,而采用TLP121时IF=2.5mA即可。如果采用低输入电流型TLP124,则可进一步减小IF值。

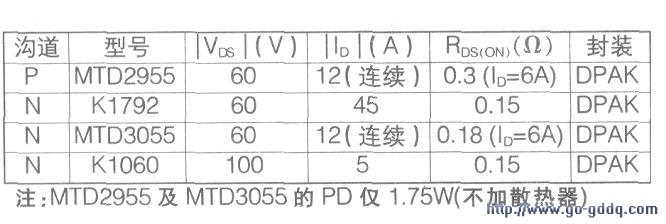

  这些实验都是以Si94XX及Si99XX系列作为设计依据的。如果ve。要求更高,负载电流IL要求更大,可采用其它贴片式MOSFET,如下表所示。

  另外,如果需要高压的光耦,可选用TLP127。它的CTR=1000,V( BR)CE0-300V。
