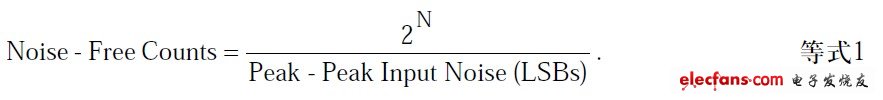

ADC的无噪声代码分辨率是指这样一个位数，如果超过该位数，则无法明确无误地解析各个代码，原因是存在所有ADC都具有的有效输入噪声(或折合到输入端噪声)，如上文所述。该噪声可以表示为均方根量，单位通常是LSB rms.乘以系数6.6可以将均方根噪声转换为峰峰值噪声(用"LSB峰峰值"表示)。N位ADC的总范围为2NLSB.因此，无噪声采样总数等于：

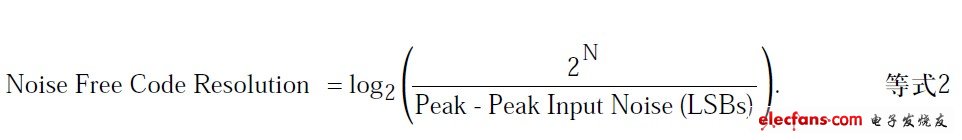

　　对无噪声采样数求以2为底的对数可以得到无噪声代码分辨率：

　　无噪声代码分辨率规格一般与高分辨率-型测量ADC相关，通常是采样速率、数字滤波器带宽和可编程增益放大器(PGA)增益的函数。图4所示为从-型测量ADC AD7730获得的一个典型数据表。

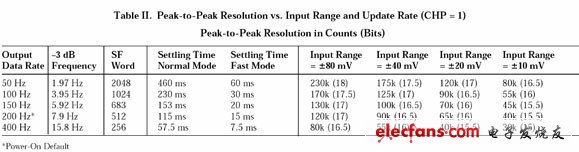

　　图4:Σ-Δ型ADC AD7730的无噪声代码分辨率

　　注意，当输出数据速率为50 Hz、输入范围为±10 mV时，无噪声代码分辨率为16.5位(80,000无噪声采样)。这些条件下的建立时间为460 ms,因此该ADC是精密电子秤应用的理想之选。对于适合精密测量应用的高分辨率-型ADC,大部分数据手册都提供了类似的数据。

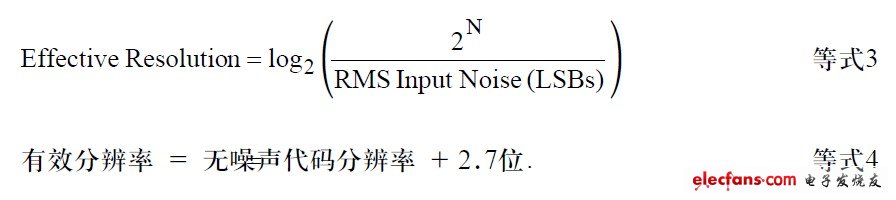

　　有时候会利用满量程范围与均方根输入噪声(而非峰峰值噪声)的比值来计算分辨率，该分辨率称为"有效分辨率".注意：在相同条件下，有效分辨率比无噪声代码分辨率高log2(6.6)，约2.7位。

　　有些制造商更愿意规定有效分辨率，而不是无噪声代码分辨率，因为前者的位数较高。用户应仔细检查数据手册，弄清它到底指定哪一种分辨率。

　　通过数字均值法提高ADC分辨率并降低噪声

　　折合到输入端噪声的影响可以通过数字均值方法降低。假设一个16位ADC具有15位无噪声分辨率，采样速率为100 kSPS.对于每个输出样本，如果对两个样本进行平均，则有效采样速率降至50 kSPS,SNR提高3 dB,无噪声位数提高到15.5位。如果对四个样本进行平均，则采样速率降至25 kSPS,SNR提高6 dB,无噪声位数提高到16位。

　　事实上，如果对16个样本进行平均，则输出采样速率降至6.25 kSPS,SNR再提高6 dB,无噪声位数提高到17位。为了利用额外的"分辨率",均值算法必须在较大的有效位数上执行。

　　均值过程还有助于消除ADC传递函数的DNL误差，这可以通过下面的简单例子来说明：假设ADC在量化电平"k"处有一个失码，虽然代码"k"由于DNL误差较大而丢失，但两个相邻代码k – 1和k + 1的平均值等于k.

　　因此，可以利用该技术来有效提高ADC的动态范围，代价是整体输出采样速率降低并且需要额外的数字硬件。不过应注意，均值并不能校正ADC固有的积分非线性。

　　现在考虑这样一种情况：ADC的折合到输入端噪声非常低，直方图总是显示一个明确的代码，对于这种ADC,数字均值有何作用呢?答案很简单--没有作用!无论对多少样本进行平均，答案始终相同。但只要将足够大的噪声增加到输入信号中，使得直方图中有一个以上的代码，那么均值方法又会发挥效用。因此，少量噪声可能是好事情(至少对于均值方法而言)，但输入端存在的噪声越高，为实现相同分辨率所需的均值样本数越多。

　　切勿将有效位数(ENOB)与有效分辨率或无噪声代码分辨率混为一谈

　　由于这些术语名称相似，"有效位数"和"有效分辨率"常被误认为是一回事，事实并非如此。

　　有效位数(ENOB)来自对ADC输出的FFT分析，条件是用一个满量程正弦波输入信号激励ADC.计算所有噪声和失真项的和方根(RSS)值，信号对噪声和失真的比值定义为信纳比SINAD或S/(N+D)。理想N位ADC的理论SNR为：

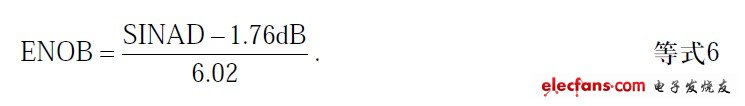

　　将计算所得的SINAD值替换等式5中的SNR,并求解N,便得到ENOB:

　　用于计算SINAD和ENOB的噪声和失真不仅包括折合到输入端噪声，而且包括量化噪声和失真项。SINAD和ENOB用于衡量ADC的动态性能，有效分辨率和无噪声代码分辨率则用于衡量ADC在无量化噪声的直流输入条件下的噪声。
