2.6 电源平面的分割处理

  *  电源层的分割
在一个主电源平面上有一个或多个子电源时，要保证各电源区域的连贯性及足够的铜箔宽度。分割线不必太宽，一般为20～50mil线宽即可，以减少缝隙辐射。

  *  地线层的分割
地平面层应保持完整性，避免分割。若必须分割，要区分数字地、模拟地和噪声地，并在出口处通过一个公共接地点与外部地相连。

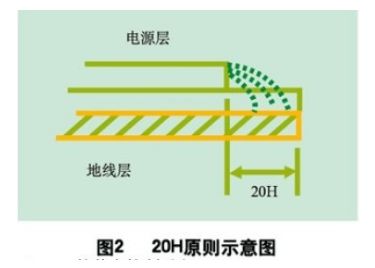

为了减小电源的边缘辐射，电源/地平面应遵循20H设计原则，即地平面尺寸比电源平面尺寸大20H（见图2），这样边缘场辐射强度可下降70% 。

•
