四、控制系统电路
　　
　　液晶电视中的控制系统电路与CRT彩电的控制系统电路相比，只是在CRT彩电的基本电路上增加了程序存储器而已，其他电路和正常工作所需要的内外部条件是相同的。作用也是产生总线控制信号和模拟控制量（直流电压和脉冲信号）对相关电路进行控制。

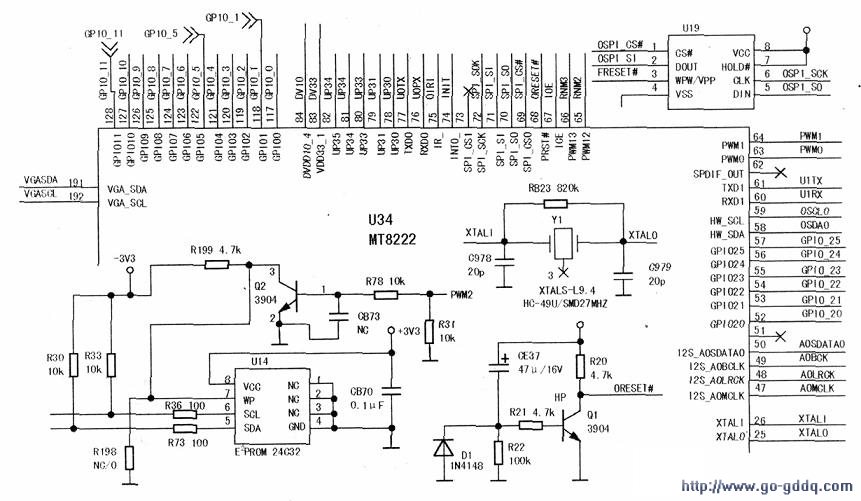

　　下图为长虹LT26810U液晶电视中的控制系统电路原理图。该机的控制系统电路主要由用户存储器U14(24C32)、程序存储器(FLASH)U19(M25P64)和主芯片U34(MT8222)内部CPU部分的模块电路组成。

　　在下图所示电路中，主芯片U34的(38)脚为复位电压输入脚，外接由Q1、D1、C290、CE37等元件组成的复位电路；(26)、(25)脚外接元件Y1、C978、C979和内部相关电路组成时钟振荡电路，产生27MHz的脉冲信号。从电路结构上看，该机控制系统电路中的复位电路和时钟振荡电路的电路结构与我们见到的CRT彩电中的复位电路和时钟振荡电路确实完全相似。

　　程序存储器U19(M25P64)挂接在主芯片U34的(68)～(72)脚上。通过数据线(DIN、DOUT)、选通线(CS)，时钟线(CLK)和读写控制线(WP#/VPP)与主芯片U34进行数据信息通讯。用户存储器U14(24C32)挂接在主芯片U34的(58)、(59)脚。U147)脚外接的由Q2、R199、R78等元件组成的电路为存储器的保护电路，目的是避免电视机开/关机瞬间因内部打火造成存储器数据发生错乱。Q2的工作状态受主芯片U34(65)脚输出电压的控制。正常情况下，Q2工作在饱和导通状态。

　　存储器的(7)脚为低电平。若(7)脚为高电平，则主芯片就无法从存储器中读出数据，电视机就可能出现二次不开机故障。

　　主芯片U34输入/输出的主要控制量如下：(74)脚为遥控信号输入脚，来自遥控接收器的信号从该脚输入。

　　(66)、(119)脚为AV伴音切换控制信号输出脚，输出的信号分别加在QA3、QA4的基极，倒相后从集电极输出加在AV音频信号切换集成块U29的(9)、(10)脚，通过U29实现不同AV状态下的音频信号切换。

　　(52)、(123)脚为VGA、HDMI、TV伴音切换控制信号输出脚，输出的信号分别加在QA1、QA2的基极，倒相后从集电极输出加在承担VGA、HDMI、TV音频信号切换任务的集成块U30的(9)、(10)脚，通过U30实现VGA、HDMI、TVV状态下的音频信号切换。

　　(21)、(22)脚为本机键控信号输入脚，接本机控制键。

　　(19)、(20)脚为指示灯驱动控制信号输出脚，输出的驱动信号分别加在Q49、Q50的基极，通过Q49、Q50对电视机上的指示灯状态进行控制。

　　(79)脚为开/待机控制脚，输出的开/待机控制电压加在Q15的基极，通过Q15控制开关电源的工作状态。

　　(81)脚为背光灯驱动电路启动控制电压输出脚，输出的控制电压加在三极管Q3的基极，通过Q3对背光灯驱动电路实施启动控制。

　　(58)、(59)脚为总线(SCLO、SDAO)信号输入/输出脚，外挂用户存储器和高频调谐器。

　　这说明该机控制系统电路中的输入/输出控制量与CRT彩电是没有多大差别的。
