六、信号处理电路中的DC-DC电路
　　

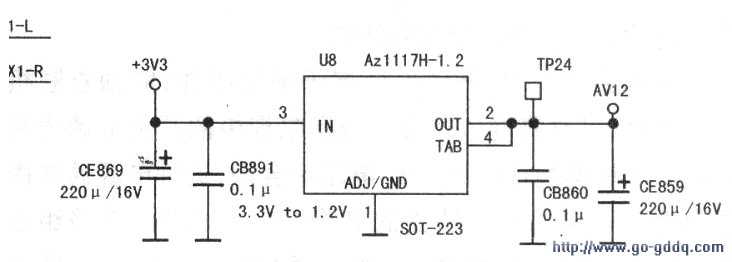

　　液晶电视信号处理电路中的DC-DC电路是非常重要的电路，信号处理电路的各个集成块要正常工作，首先是电路中的DC-DC电路工作正常。信号处理电路中的DC-DC电路的电路结构如下图所示。液晶电视中的DC-DC电路相当于CRT彩电中的二次稳压电路，大多数DC-DC电路的工作状态不需要外电路进行控制。只要开关电源能从待机状态进入正常工作状态，DC-DC电路就有正常的电压输出。有些虽然由外电路进行控制，但也可采用强制方式使其进入工作状态。

　　在液晶电视维修中，DC-DC电路输出电压正常与否是检查的重点。

　　七、其他电路
　　
　　液晶电视中的背光灯驱动电路、逻辑板和行列驱动电路是液晶屏的附属电路，不同品牌的液晶电视，或同一品牌的液晶电视采用的机芯可能不同，但有可能用了相同的液晶屏。

　　在液晶电视维修中，屏内的背光灯管损坏率极低，据统计，其故障率不到万分之二。

　　屏上的逻辑板的故障率也比较低。液晶屏上的逻辑板在液晶电视中属于不通用电路组件板，没有互换性，就屏的型号来讲是特定的。通常而言，逻辑板可维修性器件通常限于电阻、电容、三极管和部分小型的、承担稳压和电压形成任务的集成块（如TPS65161等）。

　　背光灯驱动电路只要不是变压器损坏，其可维修性也较高。液晶电视中的背光灯驱动电路大多数为一独立组件，其电路通常由激励脉冲形成电路和输出电路两大部分组成。什么情况下判定液晶电视的故障在背背光灯驱动电路呢？液晶电视维修中，只有电视机出现有伴音、无光栅，或开机有光栅，但过一段时间（时间长短不等）光栅消失故障时，才可能确定其故障在背光灯驱动电路，并对其进行维修。背光灯驱动电路中的激励脉冲形成电路通常由专用集成块组成，检修过程中，可通过测量芯片的供电电压和激励脉冲输出脚在开机瞬间的电压变化情况判定其是否工作正常（注：正常情况下，若激励脉冲形成电路工作正常，开机瞬间，激励脉冲形成电路专用集成块的脉冲输出脚电压有1V～2.3V左右的电压变化）。

　　背光灯驱动电路的输出电路有由分离元件组成的，也有由外观上类似集成块的专用MOS管组成的。背光灯驱动电路有一特点，就是在其输出电路中的功率放大器与电源供电端间通常接有保险丝，保险丝熔断，通常是输出电路中的功率放大器击穿短路所致。

　　在液晶电视中，开关电源属于通用组件，能独立脱机进行维修，可维修性也较高。液晶电视中的开关电源通常有以下几种类型：(1)无PFC电路组合型，这种电源通常由主电源、副电源两个独立的电路组成；(2)PFC电路组合型，这种电源通常由主电源、副电源和PFC电路三个独立的电路组成；(3)无独立PFC电路组合型，这种电源通常由主电源、副电源和非独立的PFC电路组成；{4)整合电路组合型，这种电源通常由主电源、PFC电路和背光灯驱动电路三大部分相对独立的电路组成。对液晶电视中的开关电源进行维修时，可分别对组成的独立单元电路（如主电源，或副电源、或PFC电路）进行单独维修。其检修过程就相当于维修一台CRT彩电中的开关电源。
