五、伴音处理电路
液晶电视中的伴音信号处理电路与CRT彩电中的伴音信号处理电路也是基本相同的，也由伴音解调、伴音切换、音效处理和功率放大等几部分电路组成。

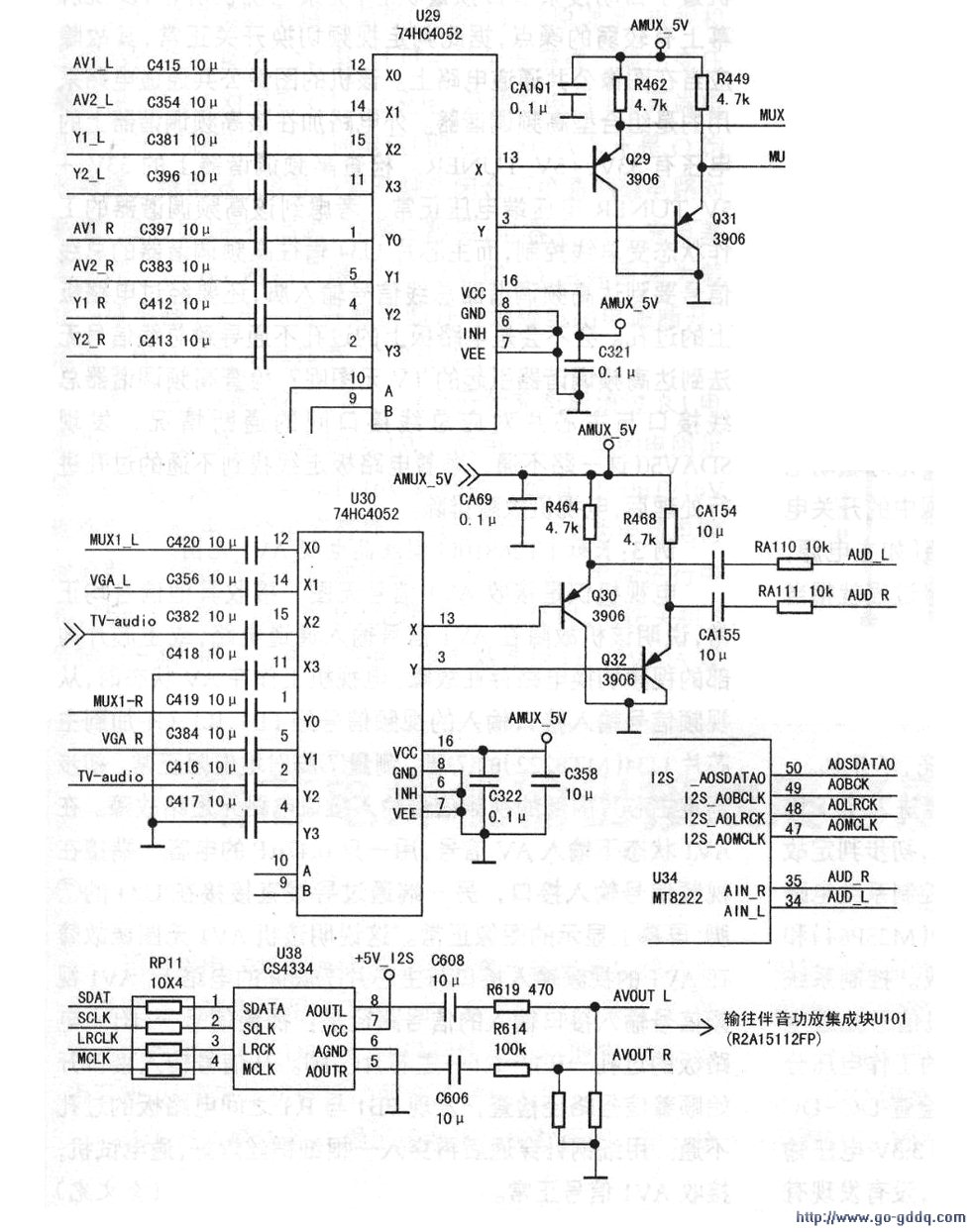

下图为长虹LT26810U液晶电视伴音处理电路中的部分电路（伴音解调和伴音功放电路除外，原因是该机的伴音解调由组合型高频调谐器完成）原理图。图中的音频信号切换用了两个相同的集成块U29、U30。其中，U29承担AV音频信号切换任务，U30完成TV、AV、VGA音频信号切换任务。实际上，这种电路结构在CRT彩电中也比较常见。
在该液晶电视中的伴音信号处理电路中，与CRT彩电不同的是电路中设计有音频信号的模／数转换电路和数字音频信号处理电路。设计该电路的目的主要是解决USB、HDMI信号输入方式的问题。
下图中，来自U30的TV、AV、VGA音频信号从U34的(34)、(35)脚进入集成块内部电路后，首先由其内部模／数转换电路转换成数字音频信号，然后送往数字音频信号处理电路。不同数字音频信号（包括USB、HDMI信号中的音频信号）经数字音频信号处理电路处理后从集成块U34的(47)-(50)脚输出，然后送往数模转换集成块U38的(1)-(40)脚，由其转换成模拟信号后，从集成块的(5)、(8)脚输出，然后送往伴音功率放大电路Ul01进行功率放大。
从对长虹LT26810U液晶电视信号处理电路（射频信号处理电路、视频信号处理和A/D变换电路、变频处理和上屏信号形成电路、控制系统电路、音频信号处理电路）的分析中不难看出：液晶电视信号处理电路中的射频信号处理电路、视频信号处理、音频信号处理电路和控制系统电路的工作状态、信号和控制量的输入与输出，确实与CRT彩电中的对应电路是相同的。这就告诉我们，当液晶电视中的上述电路出故障时，所表现出的故障现象与CRT彩电也应当是相同的，说明液晶电视中绝大部分电路出故障时，我们是完全可以依据CRT彩电的维修思路和方法对其进行维修的。虽然，液晶电视所采用的集成块与CRT彩电所采用的集成块和信号处理方式有所不同，但并不妨碍我们对其故障进行有效判定和检修。
