二、系统控制电路
　　

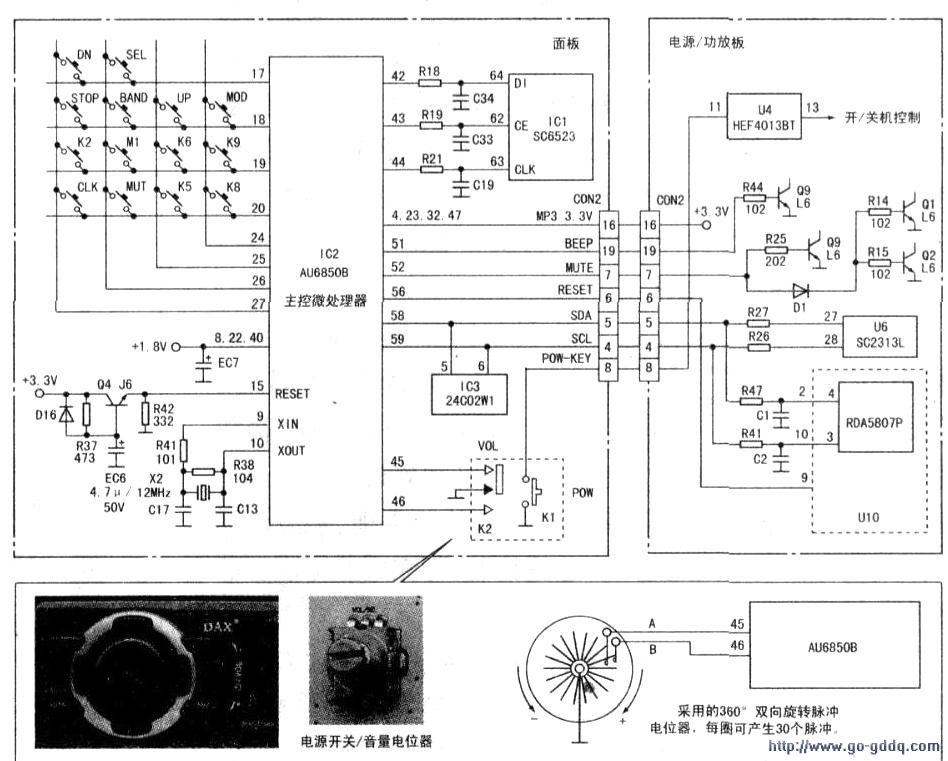

　　系统控制电路主要由操作输入电路、微处理器组成。DAX700型汽车音响的系统控制电路见下图。该机微处理器采用MP3解码器AU6850B内置的CPU，虽然AU6850B支持红外遥控，但该机只采用了本机键控输入方式。IC3(24C02W1）是E2PROM存储器，用于记忆电台等信息。

　　1．主控AU6850B工作状态的支持电路主控AU6850B(IC2)．是MP3解码器，兼作微处理器。

　　该芯片采用+3.3V和+1.8V双电源供电模式，其(4)、(23)、(32)、(47)脚为+3.3V供电端，供电电压从电源板CON2排插输出的“MP3+3.3V”电压，经19线排线送至面板；(8)、(22)、(40)脚为+1.8V电源端，由AU6850B芯片内部的电压源形成，外接滤波电容。

　　IC2(15)脚为复位端，外接由Q4、R37、EC6等组成的复位电路。在开机瞬间．+3.3V电压经R37对EC6充电，在充电开始阶段．EC6正极为低电平，Q4截止，其集电极为低电平，(15)脚电位为零，IC2处于复位状态。当EC6充电完毕时，其正极为高电平，Q4饱和导通，+3.3V电压通过Q4加到IC2(15)脚，IC2开始工作。

　　IC2(9)脚为时钟振荡器输入端，(10)脚为时钟振荡输出端，(9)、(10)脚外接X2晶体及谐振电容C17、C13、X2，与(9)、(10)脚内电路构成12MHz晶体振荡电路，产生12MHz振荡信号，作微处理器、MP3解码器各单元电路统一工作的时基标准，以协调各电路工作的步调。

　　2．控制信号输入电路除音量控制电位器外的其余操作按钮以矩阵形式安装在微处理器(17)~(20)、(24)-(27)脚输入线与输出线构成的交叉点，称为“操作矩阵电路”，与彩电、DVD机的操作矩阵电路基本相同，下面重点介绍该机音量控制输入电路。

　　微处理器(45)、(46)脚外接脉冲电位器K2，用于音量控制。

　　脉冲电位器有三只引脚，其中一脚接地，另两只脚作脉冲输出端。调节中轴时，两只脉冲输出脚不断地与地端接通、断开而获得脉冲信号并送入微处理器(45)、(46)脚，微处理器根据两脉冲的相位来区别是正转还是反转电位器，以确定音量是增大还是减小。旋转中轴的角度越大，脉冲电位器输出的脉冲个数就越多，微处理器就是根据(45)、(46)脚输入脉冲的多少来确定音量提升／降低级数的。该机采用的3600双向旋转脉冲电位器，每圈可产生30个脉冲。

　　3．I2C总线控制电路图4中，主控微处理器IC2的(58)、(59)脚分别与E2PROM存储器IC3( 24C02W1)、音质处理器U6( SC2313L)以及FM收音机模块Ul0对应引脚相连，构成IIC总线的SDA线和SCL线。主控与音质处理器之间通过IIC总线完成音量大小、高音、低音、立体声平衡、响度等控制。与收音模块之间通过IIC总线控制，可完成调谐选台等控制。

　　该机除采用IIC总线控制外，还采用了开关量（高低电平变化）进行功能控制，如静音控制电路等。当按下“静音”键时，微处理器IC2(52)脚输出MUTE控制电压（高电平），加到静音管Q9、Ql、Q2，使之饱和导通，令功放电路无输出，同时线路输出端子也无输出。

　　三、显示电路
　　

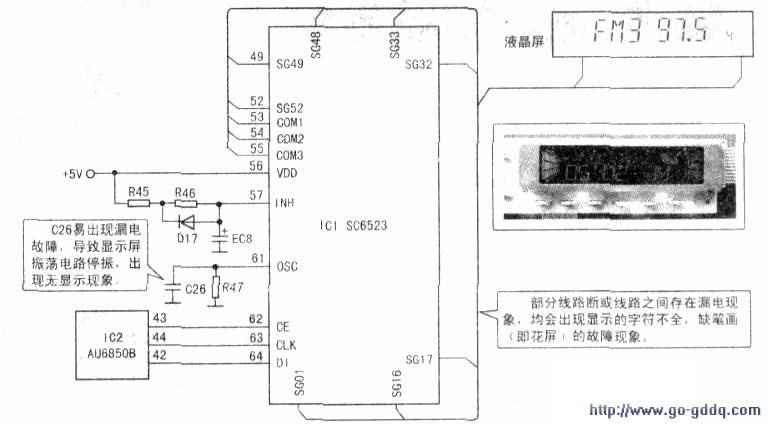

　　该机的显示电路主要由液晶屏(LCD)和液晶屏驱动集成电路SC6523(ICl)构成，如图所示。SC6523是通用液晶屏驱动芯片，可用于微处理器控制的车载DVD等影音设备的显示及其他显示系统。其(56)脚为电源端，采用+5v供电，由电源板接插件CON2的+5v端经19线排线送来。IC1(62)~(64)脚接至AU6850B对应端，用以控制显示内容。IC1(61)脚内部电路与外接元件R47、C26组成的振荡电路，为IC1提供基准频率。1C1(1)~(55)脚为驱动脉冲输出端，所输出的段脉冲和位脉冲分送液晶屏的各电极，使后者显示有关字符和图案。
