四、MP3解码电路(MP3放音电路)
　　
　　该机采用的MP3解码器为AU685I)B。AU6850B的工作条件支持电路、按键电路等，前面已经介绍了，下面介绍播放MP3的信号通道，即MP3放音电路。该机的MP3放音电路如下图所示。

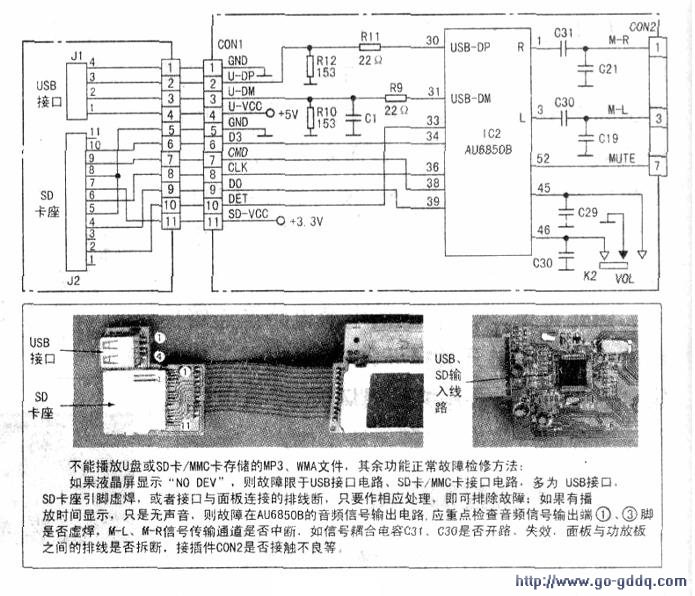

　　1．USB和SD接口电路

      USB接口ll是4芯插座。(1)脚为USB电源端，电压为+5Vi(2)脚为USB DM；(3)脚为USB DP；(4)脚接地。(2)、(3)）脚分别通过R9、Rll与AU6850B(31)、(32)脚相连，用于USB数据传输。

　　J2是11脚SD卡卡座。其(2)脚为SD卡检测信号输出端DET；(4)脚为SD卡数据位DO端SD-DO;(6)脚为SD卡时钟输入端SD-CLK；(7)脚为SD卡电源端SD-VCC，电压为+3.3V；(9)脚为SD卡命令／响应信号输入／输出端SD-CMD：(9)脚为SD卡数据位D3端SD-D3。(2)、(4)、(9)、(10)脚与AU6850B(33)、(39)、(36)、(38)、(34)脚直接相连，用于SD卡数据的传输（该SD接口兼容MMC卡）。

　　2．音频信号输出电路
　　
　　AU6850B内置D/A(数／模)转换器，由(1)、(3)脚输出的右声道和左声道音频信号，分别通过C31、C30送到接插件CON2(1)、(3)脚，经排线送功放板音质处理器(10)、(14)脚。

　　五、收音电路
　　

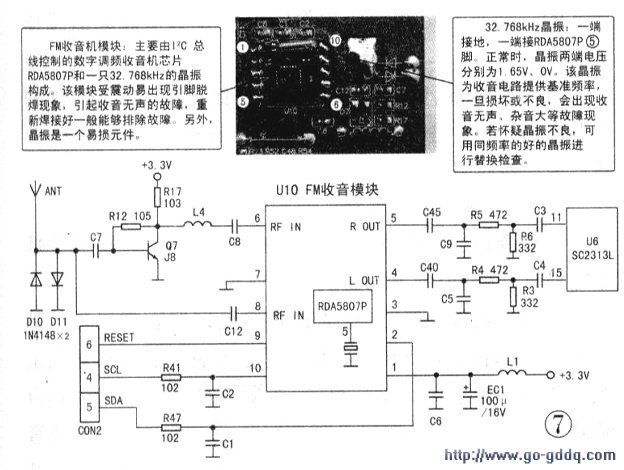

　　收音电路采用FM收音（机）模块，核心为RDA5807P集成电路，应用电路如图所示。FM模块Ul0的工作状态受微处理器AU6850B控制，u1o(2)、(10)脚分别接微处理器1IC总线的数据线和时钟线。天线ANT接收的FM高频信号，一路经C12送到Ul0(8)脚，一路经Q7高频放大后送Ul0(6)脚，经Ul0处理后，从(4)、(5)脚输出立体声音频信号，再通过C45、R5、C3和C40、R4、C4送U6进行音质处理。
