DAX700汽车音响电路分析
来源:本站整理  作者:佚名  2011-11-11 15:47:24



  六、音质处理电路

  该机的音源选择和调节音量、高音、低音、平衡,均采用IIC总线控制,即AU6850B经I2C总线对SC2313L音质处理器进行控制。SCL2313L内含三路L、R音频信号输入电路、音频信号源选择开关、音量/音调控制等电路。

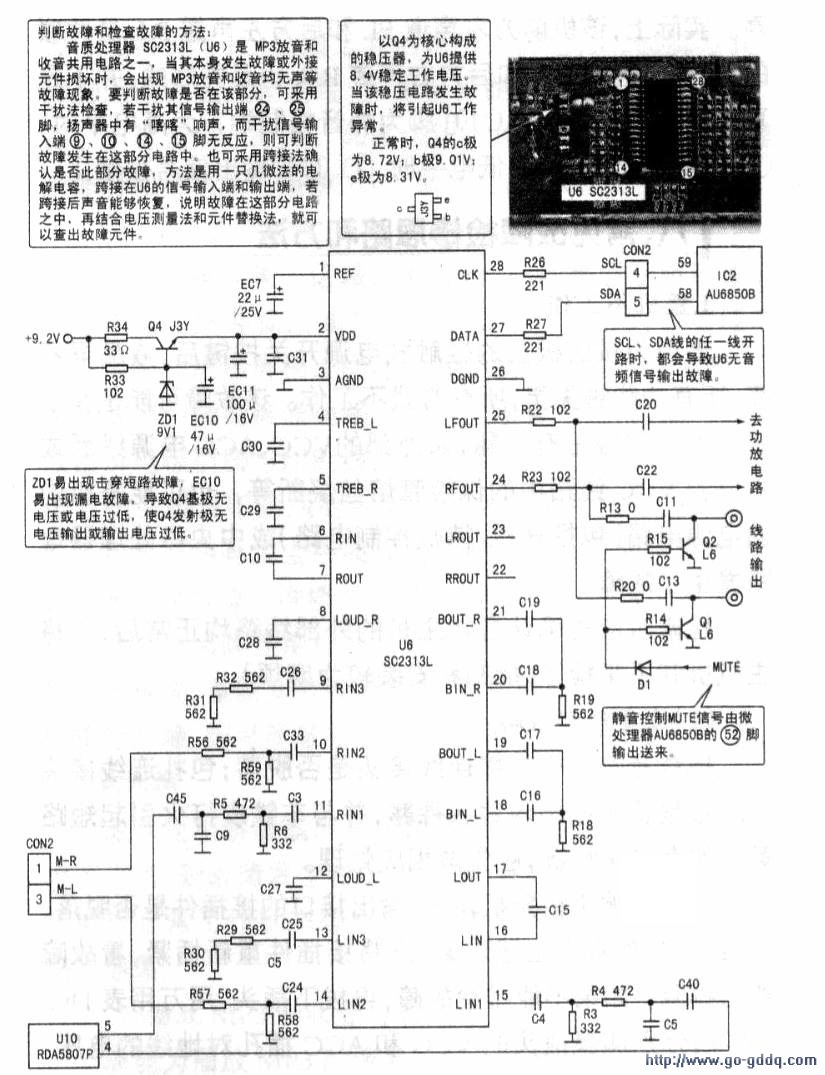

  音质处理电路见图。SCL2313L( U6)(28)、(27)脚分别通过R26、R27与AU6850B(58)、(59)脚相连,即IIC总线时钟线SCL和数据线SDA。三路L、R音频信号输入端(9)-(11).(13)-(15)脚,该机只用了LIN1、RIN1及LIN2、RIN2两路。收音时.FM收音模块Ul0输出的R、L音频信号,分别经C45、R5、C3和C40、R4、C4送到U6(11)、(15)脚;MP3放音时,AU6850B(5)、(3)脚输出的音频信号送到CON2(1)、(3)脚,再经R56、C33和R57、C24送到u6(10)、(14)脚。U6根据CPU通过IIC总线发出的指令的控制,选择(10)、(14)脚输入的R、L信号还是将(11)、(15)脚输入的R、L信号送到后级电路,按CPU指令进行音量、高音、低音、平衡及扩展立体声等控制,最后,四个声道的音频信号分别从(25)、(24)、(23)、(22)脚输出,而该机只用了(25)、(24)脚输出的前方左、前方右两个声道。所输出的音频信号,除送往功放电路外,还各分出一路送线路输出插座,供外部连接功放机用。

  七、功放电路

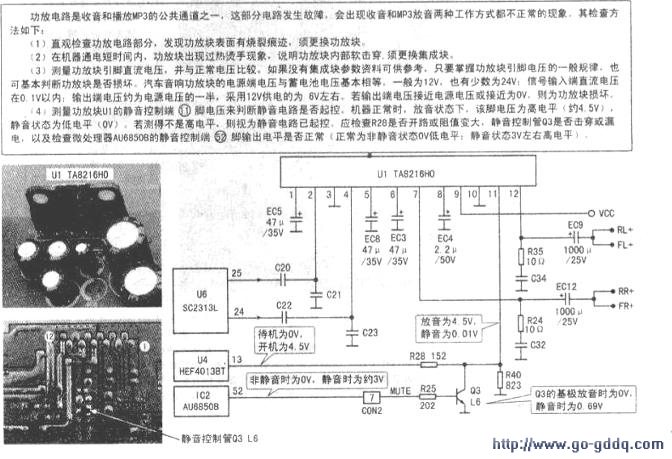

  该机功放电路采用TA8216HO.OTL电路形式,如图所示。L、R音频信号由TA8216HO( Ul)(2)、(4)脚输入,经其放大后,从(7)、(12)脚输出,再分别经EC12、EC9隔直,以及整机输入/输出接口,送到车上对应的扬声器,推动其发声。实际上,该机前方左声道FL和后方左声道RL是并联的,前方右声道RL和后方右声道RR也是并联的,并不是真正的四声道输出。U1(11)脚为静音控制端,为高电平时,(7)、(12)脚输出允许,为低电平时,(7)、(12)脚输出信号被禁止。

上一页  [1] [2] [3] [4]
