2．2 无线传输模块
2．2．1 nRF24LU1+无线收发芯片

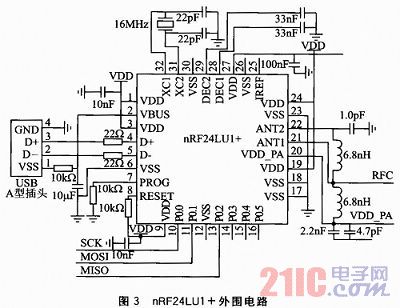

    nRF24LU1+是NorDIC公司推出的一款将高性能射频收发器和单片USBdongle功能结合起来的无线收发芯片。它可实现无线数据到USB数据形式的转换，这样就实现了芯片与PC机的连接。nRF24LU1+内含1个增强型的8051内核、无线收发模块以及符合全速USB 2．0标准的器件控制器。VBUS(USB工作电源)工作电压范围为4．0～5．25 V。nRF24LU1+是单片结构，外形尺寸为5 mm×5 mm。它的最高速率可达2 Mbps，兼容所有nRF24系列芯片；使用Enhanced Shocked Bust技术可以实现数据包的自动打包、解包和传输处理(应答／重传)功能。nRF24LU1+外围电路如图3所示。

2．2．2 功率放大器PA和低噪接收放大器LNA

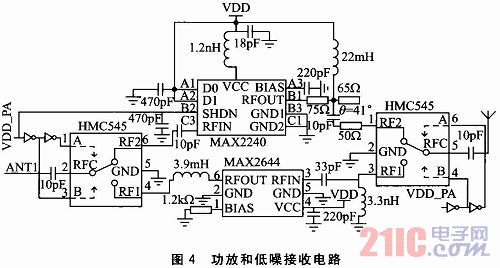

    单独采用nRF24LU1+芯片只能实现近距离的无线通信，范围最多几十米。为了增加无线视频传输的距离，大约几百米的无线通信就需要加入功率放大器PA。从数据通信距离考虑，还需要增加芯片输入端的接收灵敏度，选用合适的低噪接收放大器LNA和滤波器就成为必然。设计中选择Maxim公司生产的MAX2240和MAX2644。功放和低噪接收电路如图4所示。

    MAX2240芯片是专为2．4～2．5 GHz频段的应用设计而开发的，它符合Bluetooth、HomeRF、IEEE802．11b标准以及其他FSK调制系统的要求。MAX2644是一款专门为WLAN、Bluetooth等工作在2．4 GHz频段内的设备而设计的高三阶交调点的低噪声放大器。放大电路中，微波开关采用的是Hittite公司生产的低成本SPDT微波开关，型号为HMC545。该开关特别为3G和ISM频段工作的设备设计，其插入损耗非常小只有0．25 dB。HMC545采用SOT封装，体积小，可采用CMOS或TTL电平控制。利用nRF24LU1+芯片的VDD_PA引脚可控制无线发送和接收功能的切换。
