JPEG2000的近距离无线视频传输系统设计
来源:本站整理  作者:佚名  2011-11-21 08:31:58




    ADV212对每个视频帧独立进行JPEG2000帧内压缩,这样就能方便地进行基于帧的操作,如帧的抽取。ADV212对每帧图像压缩后,压缩数据头部都有一个特有的header标志段,其中包含有图像编号索引,因此LPC1768通过header可以方便地抽取该帧。程序中最为关键的是ADV212的初始化,也是最为复杂的,它可以配置为执行压缩或解压处理,这取决于芯片复位后初始化阶段所加载的固件(压缩固件或解压固件)。设计中是视频压缩,进行压缩编码配置,包括压缩算法的固件加载和编码参数的设置。ADV212初始化流程如图7所示。




4 视频压缩结果与分析

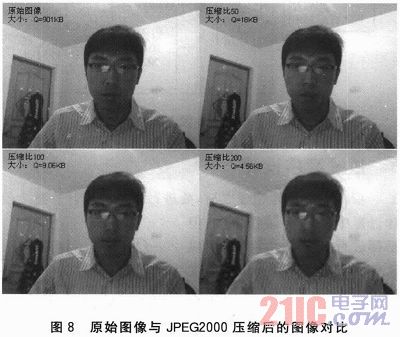

    原始图像与JPEG2000压缩后的图像对比如图8所示。



    通过图8可以看出,基于ADV212的JPEG2000视频压缩系统可以在大压缩比下保持较好的视频质量。在压缩比为50时,图像质量没有明显下降;压缩比为100时略有下降;在压缩比为200时,图像质量有明显下降。压缩比为100时,800×480的一张图像压缩后为9.06 KB,视频传输流畅的最小帧数一般为24 FPs,传输速率最小为1.728 Mb/s,低于2 Mb/s,说明nRF24LU1+能够满足其需要。如果图像质量急剧下降,可以采用自适应帧率的方法来适时降低帧率,以提高图像质量;也可以通过隔行扫描的方法来降低每帧的数据量,最后在显示终端通过奇偶帧合成重复播放的机制来降低无线传输速率。

5 总结
    实验表明,实时JPEG2000压缩器可以用于无线视频传输的实时压缩,nRF24LU1+能够实现压缩后视频数据的无线传输。以专用的JPEG20 00压缩编码处理芯片ADV212为基础构建图像压缩处理是加快推广JPEG2000图像压缩标准硬件化的有效途径。
