温度传感器工作原理及其应用
来源:本站整理  作者:佚名  2011-11-25 14:23:48

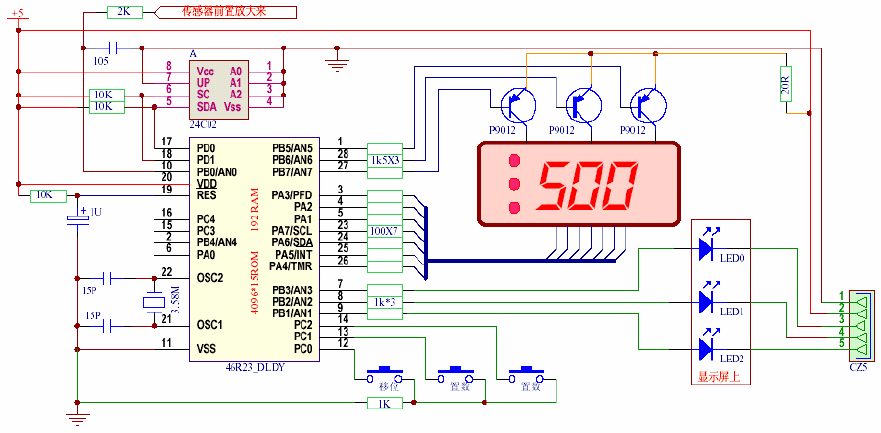

后级单片机电路的原理图如下:



从传感器前置放大电路输出的信号,就送入到 HT46R23 的 A/D 转换输入端口(PB0/AN0),由单片机去进行各种必需的处理。首先是进行软件非线性校正,把输入信号按照不同的温度值划分为不同段,再根据其所在的段分别乘以不同的补偿系数,令其与理论值尽量接近,经过非线性校正的数字,才被送去进行显示,比较用户设定的控制值等等。

各段的非线性补偿系数见下列表格(仅仅列出主要段的数据,非全部表格内容):

传感电压

传感电压

mV/℃

内部AD读数

校正系数

124.3781

供电电阻=3K92±1%,供电电压=5.000V±1%

124.8450

0.4670

1.00

1.0000

147.7942

0.4683

50.14

0.9972

170.6414

0.4626

99.06

1.0095

192.9326

0.4570

146.80

1.0218

214.6802

0.4515

193.36

1.0343

235.8961

0.4461

238.79

1.0469

256.5918

0.4407

283.11

1.0597

276.7898

0.4355

326.36

1.0724

296.4779

0.4302

368.52

1.0854

315.6891

0.4251

409.65

1.0985

334.4220

0.4201

449.76

1.1117

上一页  [1] [2]
