冷却液温度传感器安装位置如图1-42所示。冷却液温度传感器由一个负温度系数热敏电阻器构成。它安装在气缸盖后端出水管上，与水温表传感器组合在一起。

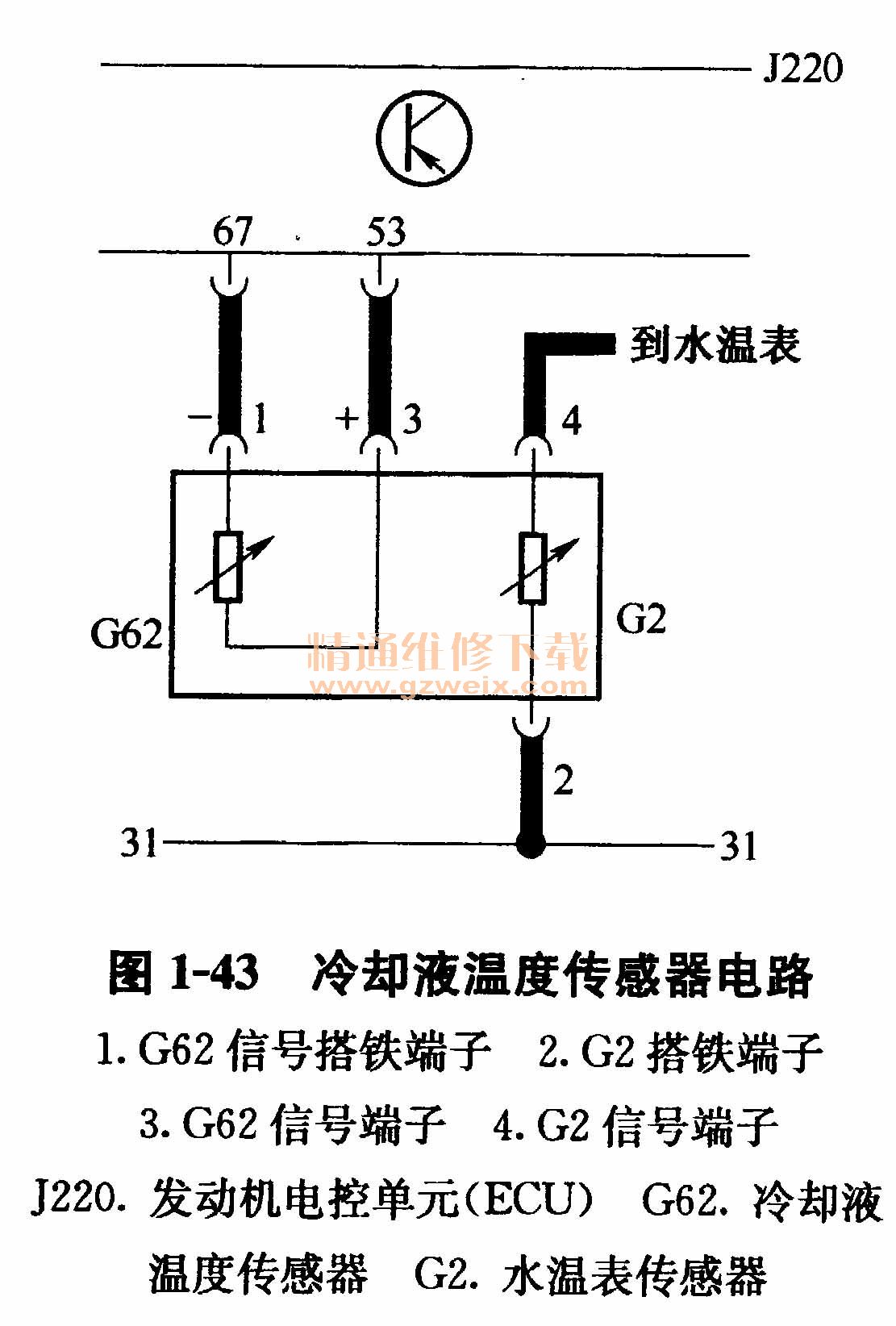

    冷却液温度传感器电路如图1-43所示。冷却液温度传感器端子如图1-44所示。



    检查冷却液温度传感器的步骤如下：
    1．检查信号线路
    （1）关闭点火开关。
    （2）拔下冷却液温度传感器插头。
    （3）打开点火开关（ON）。
    （4）用万用表电压挡测量冷却液温度传感器插头端子3与搭铁点之间的电压，其电压值应约为5V。如果电压值不符合要求，则检查冷却液温度传感器插头端子3和发动机电控单元（ECU）插头端子53之间线路是否短路或断路，或更换发动机电控单元（ECU） 。
    （5）关闭点火开关。
    （6）插上冷却液温度传感器插头。
    2．检查搭铁线路
    （1）关闭点火开关。
    （2）拔下冷却液温度传感器插头。
    （3）用万用表电阻挡检查冷却液温度传感器插头端子1与搭铁点之间应导通（电阻值≤0.5Ω），否则，应检查冷却液温度传感器插头端子1和发动机电控单元（ECU）插头端子67之间的线路是否断路。
    （3）插上冷却液温度传感器插头。
