大众桑塔纳2000GSi进气温度传感器检修
来源:本站整理  作者:佚名  2017-03-15 10:38:15

    实施作业:

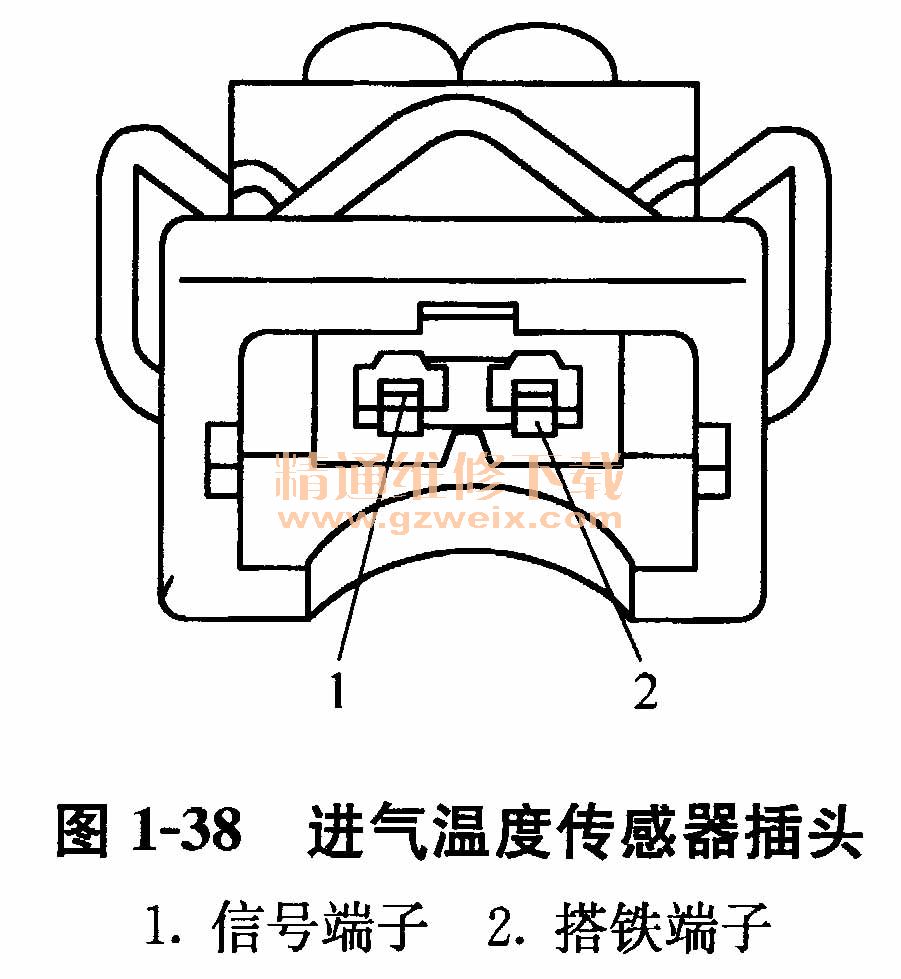

    进气温度传感器如图1-36所示。它由一个负温度系数的热敏电阻器构成,安装在进气支管上。进气温度传感器电路如图1-37所示。进气温度传感器插头如图1-38所示。





  检查进气温度传感器的步骤如下:
  1.检查信号线路
(1)关闭点火开关。
(2)拔下进气温度传感器插头。
    (3)打开点火开关(ON)。
    (4)用万用表电压挡测量进气温度传感器插头端子1与搭铁点之间的电压,其电压值应约为5V。如果电压值不符合要求,则检查进气温度传感器插头端子1和发动机电控单元(ECU)插头端子54之间的线路是否短路或断路,或更换发动机电控单元(ECU)。另外,随着流过温度传感器空气温度的变化,输出信号的电压值应相应地改变,且温度越高,输出电压值越低。
    (5)关闭点火开关。
    (6)插上进气温度传感器插头。
    2.检查搭铁线路
    (1)关闭点火开关。
    (2)拔下进气温度传感器插头。
    (3)用万用表电阻挡检查进气温度传感器插头端子2与搭铁点之间应导通(电阻值≤0.5Ω)。否则,应检查进气温度传感器插头2端子和发动机电控单元(ECU)插头端子67之间的线路是否断路。
    (4)插上进气温度传感器插头。
