TIL_218型电话机除具备基本的通话功能外，还有诸如万年历、计算器、照明台灯以及利于人体健康的负离子发生器功能，而且每部分为独立构成。而液晶LCD屏显式万年历则是附带计算器、时钟功能且由专用电路板上的黑膏式CMOS集成电路组成：其底座电池盒内安装两节7#电池供电工作。

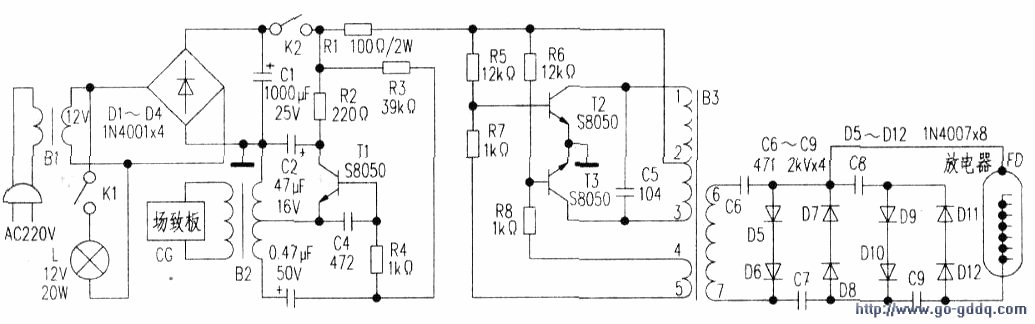

　　在机内，另有一块最大的电路板足负离子发生器兼台灯供电电源部分。据实物测绘其电路原理图如下图所示。

　　下图中的K1、L为台灯工作电路，因台灯的灯罩内采用12V低压型卤素灯珠作照明；由约30W的“AC220V/AC12V”变压器Bl为其供电。此外，Bl还为后面电路部分提供工作电源。即AC12V电压经DI—D4、Cl整流滤波后，得到约15v的直流电压。

　　当需用时，闭合开关K2即可。+15V电压则分两路，即Rl、R2、R3分别提供到T2、T3组成的振荡升压负离子发生电路和由Tl组成的场致发光装饰指示电路上。他、T3电路采用推挽式自激振荡电路，其特点是工作效率高、起振容易。

　　起始T作时．+15V电压首先经R5、R6为T2、T3管加上偏压，因晶体管的各自离散特性不同，其中一只管子导通会先于另一只；这样，该管导通时其C极回路电流就经变压器B3初级带中间抽头绕组(1—3)中某一线圈，与此同时反馈绕组(4—5)中产生感应脉冲经由R7、R8回馈至T2、T3基极；使起始时原未导通管触发导通、又使已导通管转向截止，可使T2、T3两管状态不停翻转交替，构成连续的振荡。

　　而在B3的次级绕组上，感应出较高的交变脉冲电压，再由C6—C9、D5_D12等组成的多倍压式升压电路，提升电压。最终，电路产生出的更高直流电压，输至设在电路板一端由裸线铜环与导电尖针组成的放电器之上，就使其间隙周围的空气分子产生电离，既有负离子产出，同时还产出少量臭氧，并由机壳上设置的栅条孔向外弥散，以此净化空气并对话机产生“消毒”的作用。为便于觉察到该功能电路正在工作，壳体上设有一个半月形蓝色光指示板，指示同时兼产生装饰美化效果。指示板内是一个场致型真空辉光管，因其工作同样需一定的高压触发、驱动，于是相应地又由Tl管、B2变压器等元件组成一个简单自激振荡逆变升压电路。

　　振荡工作电流流过B2后，可在82次级升压绕组上，产生出百伏左右的感应电压，接至场致板光源上，使其受激发光。

　　该多功能电话机在使用中，各电路工作比较稳定，较少出毛病。

　　偶有一次故障是负离子发生器电路FD放电器上无高压输出。经查为T3振荡管损坏所致。因无s8050型号的三极管更换，遂用一只国产中功管老管3DG12替代。注：维修此电路振荡管损坏之类故障，应用相同型号管更换，这样才能使推挽工作均衡，电路更趋稳定，并可保证B3次级达到最高电压输出状态。

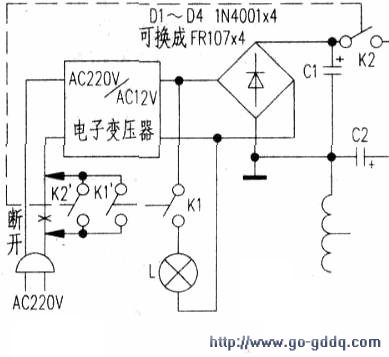

　　另外，该话机成品在电源控制方面，可能因设计上的疏忽，缺少了应能关闭总电源的控制环节。机子在插上市电后，即使各负载电路不通电．电源变压器Bl初级仍始终有电流通过；这样既不利于节能叉存在一定的安全隐患。因此，可对其电路进行简单的改进（办法可参照上图所示）．即将机上的原Kl、K2之开关改换成“双路”可同步控制型开关，并且将原机所用铁心型变压器换为原用于低压射灯的“开关电源”型AC220V/AC12V电子变压器，以利于提高用电效率（下图板上原Dl~D4整流管同时换成FR107型高频整流二极管，以适应电子变压器输出的AC12V电压之30kHz—40kHz频率）。改造后，使用中只要操作Kl(Kl’)、K2(K2’)开关，便可完成对“高”、“低”压电源“同步”接通或关断，从而能让电路及控制更完善、合理。
