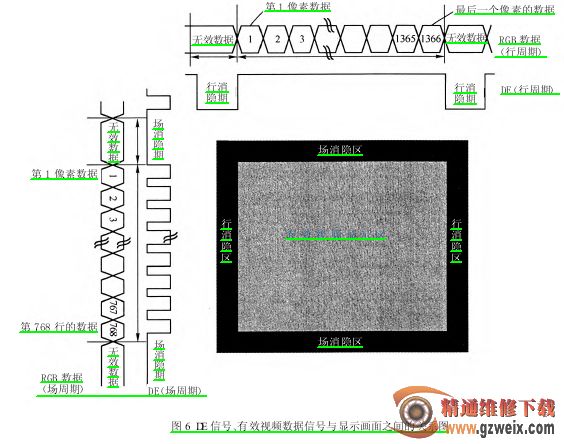

④DE 信号与显示画面之间的关系：图 6 所示为 DE信号、有效视频数据信号与显示画面之间的关系。

4. DCLK／HS／VS／DE 信号小结

根据前面介绍可知，在 PDP 面板的 TTL 和 LVDS 接口中，包括的信号主要有：RGB 数据信号、像素时钟信号 DCLK、行同步信号 HS、场同步信号 VS 及有效显示数据选通信号 DE。所有 PDP 面板都需要输入 RGB 数据和像素时钟 DCLK，但其使用同步信号的方式却不同。

专家点拨：因为有效显示数据选通信号 DE 中包含有行、场定时信息，它有着类似行、场复合同步信号的作用；而行同步信号 HS、场同步信号 VS 属于分离同步信号。因此 PDP 面板同步信号使用方式可分为两种：①不使用 HS、VS 信号，仅使用 DE 信号(称为仅 DE 同步信号模式)；②同时使用 HS、VS、DE 信号作为同步信号(称为 HS／VS/DE 同步信号模式)。

有的 PDP 面板设有同步信号类型选择端子，在同步类型选择信号的控制下，可选择使用仅 DE 同步信号模式或者 HS／VS/DE 同步信号模式。
