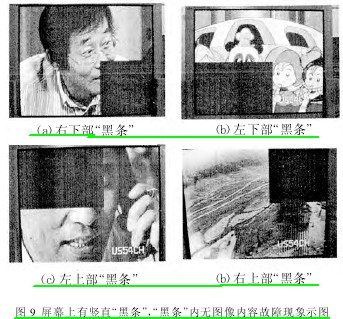

（1）屏幕上有竖直黑条，黑条内无图像内容屏幕上有竖直“黑条”，“黑条”内无图像内容故障现象如图 9 所示。

此类故障，可能是 PDP（等离子）显示屏损坏，也有可能是寻址板中的一个或几个有问题。我们知道，寻址板一般由上、下两部分组成。例如：创维 40PDP6 彩电共有四块，即左上 X 寻址板、右上 X 寻址板、左下 X 寻址板和右下 X 寻址板。若显示屏右上部分有竖“黑条”，可能是右上 X 寻址板损坏引起，可以把此右上 X 寻址板取下，若此时右上区域还有竖“黑条”，那么可以断定，是 PDP 显示屏损坏。如果右上部分为“黑屏”，说明显示屏正常，问题在右上 X 寻址板。在右上 X 寻址板供电正常、接口线路正常的情况下，说明右上 X 寻址板出现故障，需要进行更换。同理，其他区域的竖“黑条”，也可以按照上述方法进行检修。

专家点拔：由于 X 寻址板的损坏部位不同和损坏程序的不同，在屏幕上表现的故障现象也有所不同。也就是说，当 X 寻址板、连接器不良或供电不良时，也可能表现出其他故障，如屏幕左上部(或右上、左下、右下)出现撕裂的图像、带彩的色条等，如图 10 所示。
