Boost升压电路中磁环磁芯测试对比
来源:本站整理  作者:佚名  2011-12-09 06:28:00



黄白环 单股铜线绕29圈 电感量 39.47uH,      Q值49.65

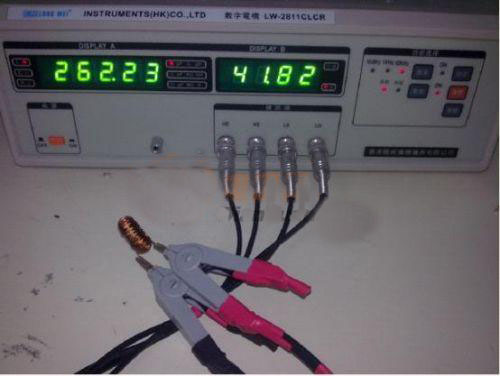

 这个也是黄白环 单股铜线绕 多少圈我忘记了。这个是为了和上面那个做对比。电感量262.23uH   Q值41.82(铜线的内阻会影响Q值,两个黄白环对比可以看出,绕得越多Q值越小。磁环的材料也会影响Q值,黄白环和绿环对比可看出,绿环绕17圈,黄白环29圈,绿环Q值是123,黄白环Q值49.65 其中的影响不仅是导线的影响还有磁性料的影响,绿环和黑环对比也可以看出来。)

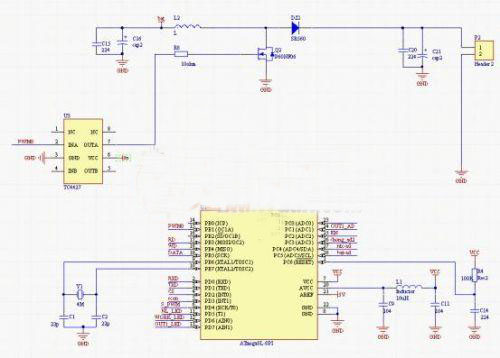

接下来看看我的测试板,我用单片机输出PWM信号,驱动MOS管。


ATmega8直接输出9位分辨率的PWM波。晶振用的是16M。这样我们可以得到PWM信号的频率大概是31.25KHz。为了增加对MOS管的驱动能力,增加了TC4427驱动IC。

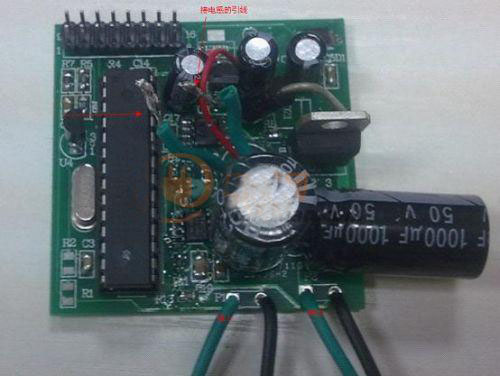

再上一幅测实板的实物照


好接下来开始我们的测试之旅。测试的负载为 6串5并的LED灯板。

测试方法:测输出电流输出电压,测输入电流和测入电压。效率=输出功率/输入功率*100%。









上一页  [1] [2]
