BOOST(升压型)电路的工作过程包括电路启动时的瞬态工作过程和电路稳定后的稳态工作过程。PSpice是一款功能强大的电路仿真软件，可对各种模拟和数字电路进行仿真，仿真结果十分接近电路的真实状态。

1 引言
    BOOST 电路又称为升压型电路，是一种直流一直流变换电路，其电路结构如图1所示。此电路在开关电源领域内占有非常重要的地位，长期以来广泛的应用于各种电源设备的设计中。对它工作过程的理解掌握关系到对整个开关电源领域各种电路工作过程的理解，然而现有的书本上仅仅给出电路在理想情况下稳态工作过程的分析，而没有提及电路从启动到稳定之间暂态的工作过程，不利于读者理解电路的整个工
作过程和升压原理。本文采用PSpice仿真分析方法，直观、详细的描述了BOOST电路由启动到达稳态的工作过程，并对其中各种现象进行了细致深入的分析，便于读者真正掌握BOOST电路的工作特性。

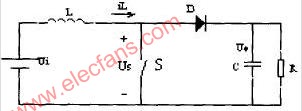

图1 BOOST 电路的结构

2 电路的工作状态
    BOOST 电路的工作模式分为电感电流连续工作模式和电感电流断续工作模式。其中电流连续模式的电路工作状态如图2(a)和图2(b)所示，电流断续模式的电路工作状态如图2(a)、(b)、(c)所示，两种工作模式的前两个工作状态相同，电流断续型模式比电流连续型模式多出一个电感电流为零的工作状态。

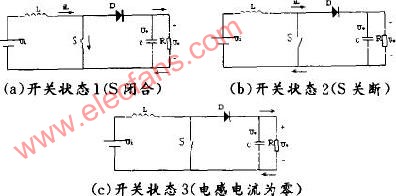

图2 BOOST 电路的工作状态

3 PSpice建模分析
3.1 PSpice建模
    PSpice是一种功能强大的模拟电路和数字电路混合仿真软件，它可以进行各种各样的电路仿真并给出波形输出和数据输出，无论对哪种器件和哪种电路进行仿真，均可以得到精确的仿真结果。本文应用基于PSpice的OrCAD9.2软件对BOOST电路建模，模型如图3所示，其中采用N 沟道的MOS管IRF640作为开关管，并用一个工作频率为40K 占空比为40％ 的脉冲源VG控制MOS管的通断来仿真图2中开关S的通断过程，Rs为电源内阻，RJ为MOS管栅极限流电阻，其它部分与图1相对应。

图3 BOOST 电路的PSpice模型

3.2 电路瞬态过程分析
    用Pspice对图3模型进行瞬态分析，首先对电路启动过程中O～60us时间段进行扫描，对应的开关管S点电压Vs的波形、输出电压Vo的波形、电感上的功率PL的波形、电感电压VL的波形、电感电流IL的波形如图4所示。现分析其工作过程如下：
