福特蒙迪欧致胜(2. 0T EcoBoost)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-28 15:28:33

    适用2011~2012年福特蒙迪欧致胜(2. 0T EcoBoost)车型
    (一)拆卸方法

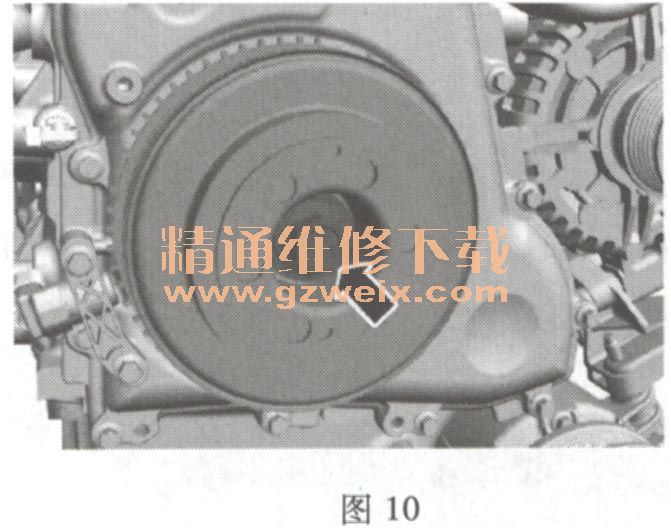

    (1)拧松带轮中心螺栓,拆下带轮,如图10所示。

    (2)拆下曲轴位置传感器,如图11所示。

    (3)拆下带轮摩擦垫圈。
    (4)拆下发动机正时前盖。

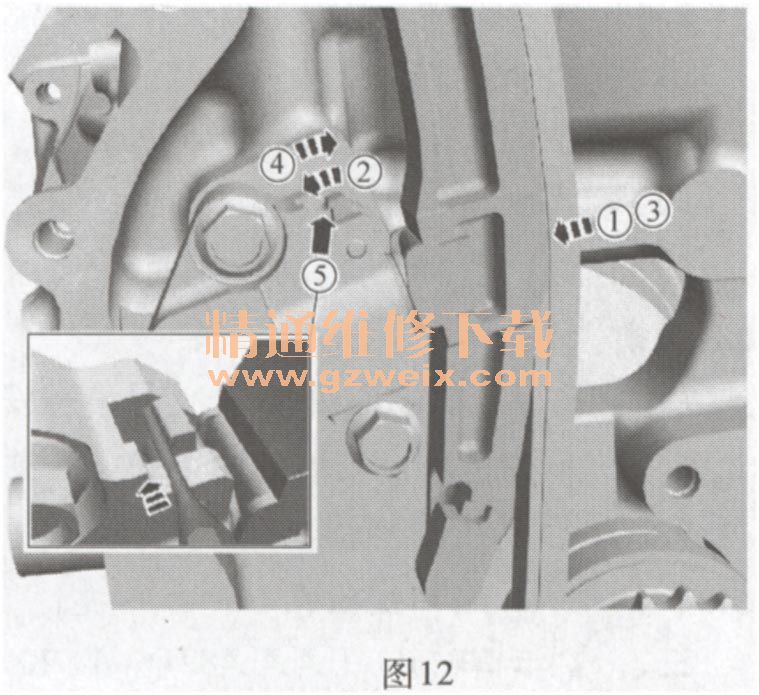

    (5)按图12所示顺序推入正时链条张紧器柱塞,然后插入定位销锁止张紧器,以释放链条张紧力。

    (6)用扳手固定住凸轮轴,拧松凸轮轴链轮螺栓。
    (7)取下凸轮轴链轮和正时链条。
    (二)安装方法

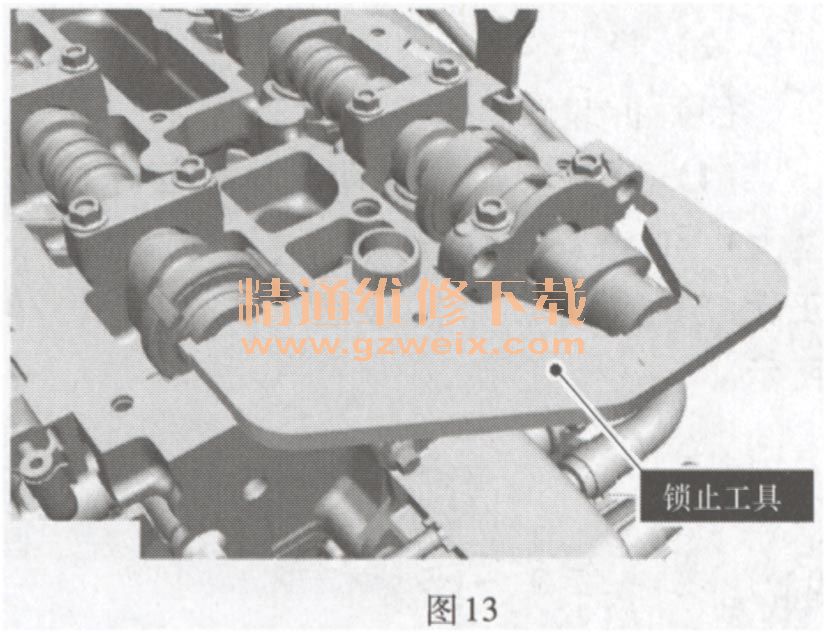

    (1)调整凸轮轴的位置,以便能顺利安装凸轮轴锁止工具,如图13所示。

    (2)安装凸轮轴链轮和正时链条。
    (3)用手拧紧凸轮轴链轮螺栓。
    (4)拉出张紧器锁止销,张紧正时链条,如图14所示。

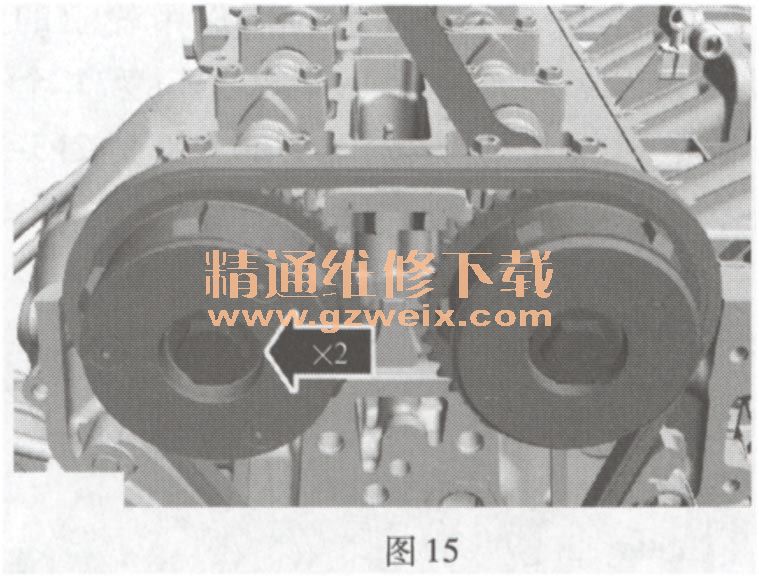

    (5)如图15所示,用呆扳手固定凸轮轴,然后拧紧凸轮轴链轮螺栓,拧紧力矩:72N·m。

    (6)安装发动机正时前盖。
    (7)安装一个新的曲轴带轮摩擦垫圈。

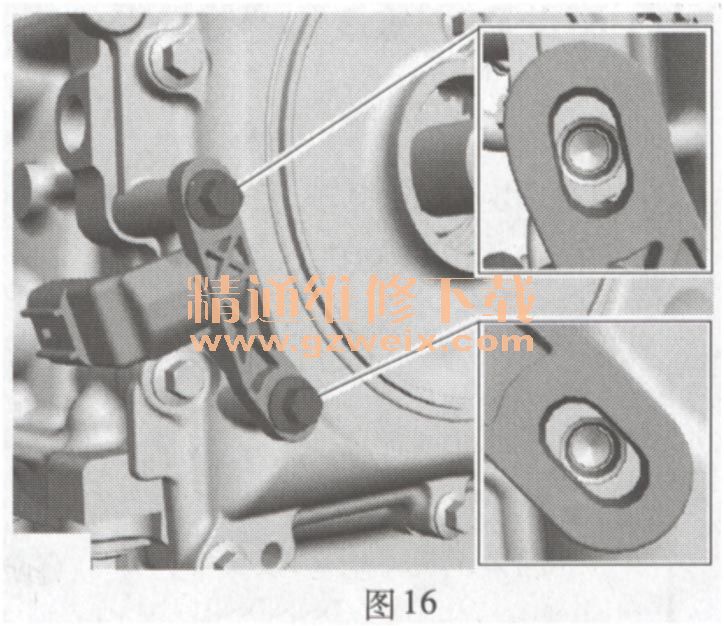

    (8)安装曲轴位置传感器,如图16所示。

    (9)拆下气缸盖上的堵塞,在堵塞孔处插入定位销。如图17中的1和2。

    (10)顺时针转动曲轴,直至曲轴被定位销挡住。
    (11)拧下曲轴带轮中心螺栓。
    (12)安装曲轴带轮,确保带轮上的第20个信号齿(逆时针从齿缺开口第1个信号齿数起)与安装标记对齐,如图18所示。

    (13)安装新的曲轴带轮中心螺栓,拧紧力矩:100 N·m+90°。
    (14)拆下曲轴定位销,重新拧上堵塞。
    (15)拆下凸轮轴锁止工具。
    (16)顺时针转动曲轴1.75圈。
    (17)再次安装曲轴定位销。
    (18)顺时针缓慢转动曲轴,直到曲轴被定位销挡住。
    (19)确保带轮上的第20个信号齿与安装标记对齐,同时能顺利安装凸轮轴锁止工具。
    (20)拆下凸轮轴锁止工具。
    (21)拆下曲轴定位销。
