一、电源板电路简介
　　
　　1673电源板是海信公司专为大屏幕液晶电视机开发的电源电路板，主要由LLC主开关电源、PFC开关电源、5v-s及5v-M开关电源四个开关电源电路组成。LLC主开关电源采用的是NCP1396A集成电路，输出24V、18V、I2V三路电压：PFC开关电源采用的是MC33262集成电路．输出380V的PFC电压及15V的vCC电压：5v-s开关电源为待机电源，采用的是LNK564P集成电路，输出5v-s电压：5V-M开关电源采用的是NCP1579集成电路，输出5V-M电压。

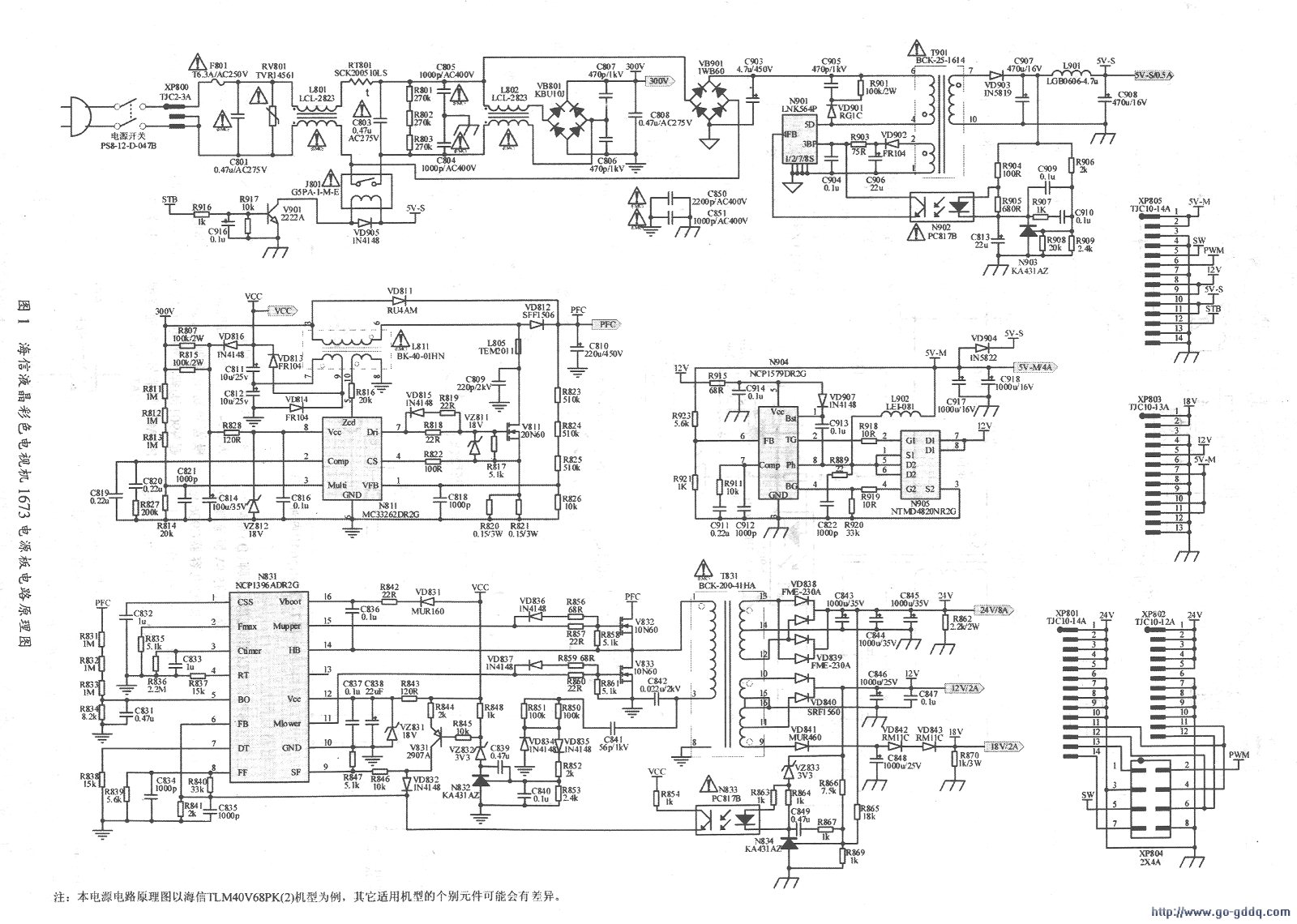

　　海信1673电源板电路设计合理、电路成本低，工作稳定性较好，广泛应用于海信多个型号的液晶彩色电视机中。其电路原理图如下图所示，主要机型有TLM37E29/X、TLM37P69D、TLM37V68、TLM37V86K、TLM37V88P，TLM40E69PK、TLM40V66PK、TLM40V68P/PK、TLM40V69P/PK、TLM40V86PK、TLM4236P、TLM42V66PK/PKY、TLM42V67PK/PKY、TLM42V68P/PA、TLM42V68PK/PKA/PM、TLM42V86PK/PKV、TLM47P69DP、TLM47V88PK等。

　　　　二、电源板电路框图
　　

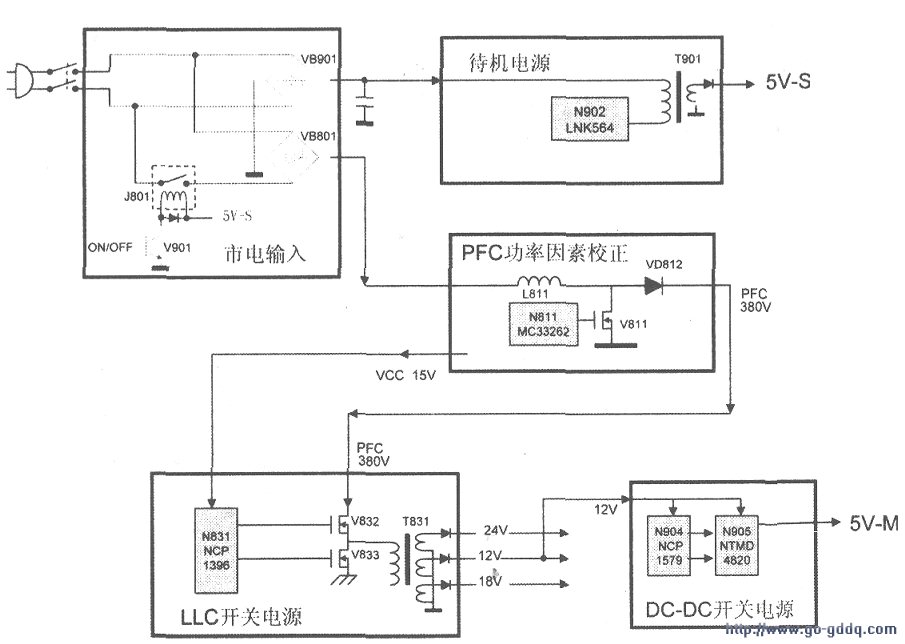

　　1673电源板根据电路功能将整体电路分为五个部分，电源板电路框图如下图所示。

　　电源接通后．220V交流市电经过整流桥堆VB901整流、电容滤波后，给待机电源(5v-s)电路提供300V的工作电源。待机电源工作主要由开关电源集成电路N901(LNK564)、开关变压器T901等元件来完成，最终向主板CPU电路提供5v-s待机电源．CPU电路开始工作。

　　CPU接到开机指令后，发出ON/OFF开机信号，控制继电器J801吸合，220V市电经过整流桥堆VB801整流后，加到PFC功率因数校正电路。PFC电路主要由PFC激励集成电路N811(MC33262)、PFC开关管V811及PFC电感L811组成。最终PFC电路向LLC主电源电路输出380V的PFC电压．同时还提供了15V的vcc电压，供N831使用。

　　PFC电压和vcc电压加到LLC主开关电源后．主电源开始工作。LLC开关电源电路主要由LLC激励集成电路N831(NCP1396A)、功率开关管V832、V833及开关变压器T831组成，输出24V、18V和12V:三路电压，其中24V供背光高压板电路．18V供伴音功放电路．12V供SV-M及小信号处理电路。

　　LLC开关电源输出的12V电压中的一路．送到由N904(NCP1579)、V905、L902等元件组成的低压降压型DC-DC开关电源电路，降压后输出SV-M电压，送主板小信号处理电路。
