(5)开机浪涌电流保护
每次开机时．在电源开关接通的瞬间，可以是交流正弦波的任意瞬时值，如下图所示。如果是在正弦波的过零点附近接通．即下图-A所示，那么在电感L811上电流的增长将是比较缓慢，其L811上的自感电势也比较低。如果电源开关接通的瞬间在正弦波的最大值峰点附近，如14-B所示，那么开机时给电感L811所加的就是一个突变的电压，此电压再通过L811、VD812形成较大的电流，即开机浪涌电流，对C810充电。由于瞬间电流值较大，会引起电感上产生极大的自感电势，该电势会大于所加电压的几倍，并对后面的电容器充电，极易引起电容器损坏．进而引起开关管、过流取样电路及保险丝损坏。

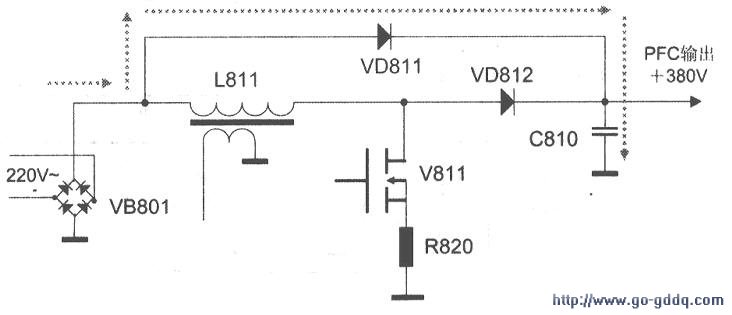

由于上述原因．在电路中设置了二极管VD811．如下图所示。在接通电源的瞬间，电流首先通过VD811对C810进行充电，从而使流过L811的电流大大减小，产生的白感电势也随之减小．消除了开机瞬间有可能出现的大电流，所以该电路被称为开机浪涌电流保护电路。
电源电路正常工作后，由于VD811正极电压为300V．负极电压为380V．VD811呈反偏截止状态，对电路工作没有影响。
(6)倍压整流电路

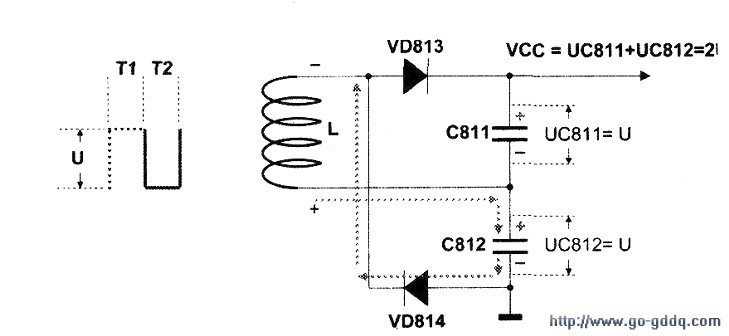

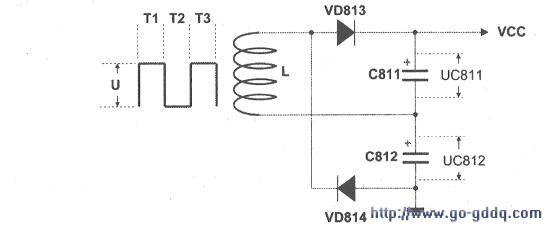

1673电源板的PFC开关电源除了输出380V的PFC电压外，还要向LLC开关电源电路提供15V的启动工作电压vCC。该vcc电压是由L811(7)一(9)绕组上产生的感生电压经过VD814、VD813、C811、C812组成的倍压整流电路整流后输出的。下图是倍压整流电路的等效电路，中的U为L811(7)一(9)绕组L上的感生电压。

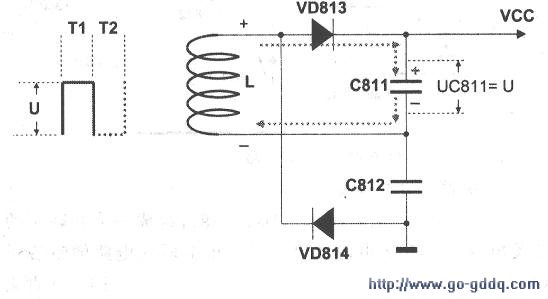

当感生电压U在T1时间时．绕组L上的电压方向为上正下负．此时VD813导通、VD814截止，电流经过L2、VD813对C811充电．C811上的充电电压UC811幅度为U。Tl时间电路丁作原理如下图所示．
当感生电压U在T2时间时．绕组L上的电压方向为上负下正，此时VD813截止、VD814导通，电流经过L2、VD814对C812充电．C812上的充电电压UC812幅度为U。T2时间电路工作原理如下图所示。
这样倍压整流电路的输出电压是C811和C812两个电容器上面电压的叠加．即VCC=UC811+UC812=2U．从而实现了倍压．15V左右的vcc电压分为两路输出，一路供给后级的LLC开关电源，另一路经VD816、R828后，加到N811(8)脚，作为N811正常工作状态时的工作电源。
