3．PFC开关电源电路
PFC开关电源电路也称为功率因素校正电路，这部分电路图见下图。
(1)PFC开关电源电路简介
在常规的PWM开关电源的整流元件和滤波电容间插入一个并联型的开关电源．就组成了具有PFC功能的开关电源．即把一般开关电源的容性输入特性转变成阻性．使供电线路的电压波形和电流波形的相位相同．从而解决电磁兼容和电磁干扰问题。
下图是1673电源板PFC开关电源的等效电路．主要功能是使用不经过滤波的脉动直流电压作为供电．产生稳定的380V的PFC电压，作为+B电压供给后级的LLC开关电源电路。L811储能电感上的Ll绕组是N811激励集成电路的过零检测取样绕组．过零取样信号加到N811的zcd端，控制开关管V811工作在临界（断续导通）模式状态。而L811的L2绕组及外部的倍压电路，输出一路vCC供电，送到N831的供电端。
(2)并联型开关电源
本电源板的V811、L811、VD812、N811组成一个并联型的开关电源．此开关电源的供电是由市电输入电路的整流桥VB801提供的．VB801整流后的电压是不经过滤波的脉动直流电压，波形像“馒头”状，俗称“馒头波”，该电压直接作为这个并联开关电源的+B供电。

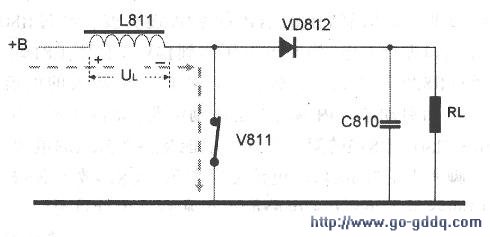

当开关管V811闭合时．+B电源经过L811、V81I形成电流．如下图所示。此时由于L811内部的自感电势UL方向为左正右负，和+B的电势正好反向，它形成的反向电流对抗L811内部电流的上升，这样流经L811、V811的电流只能缓慢的逐步上升，并且以磁能的形式存储在L811内部。

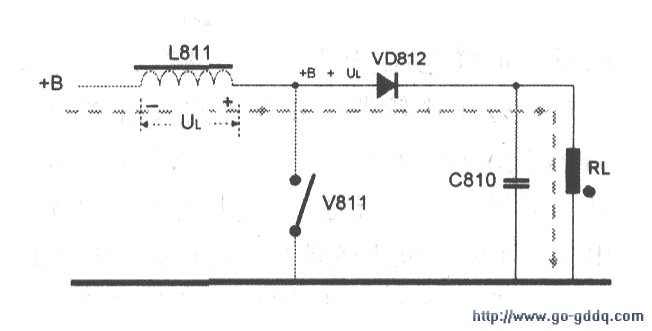

当开关V811断开时，经流通L811、V811的电流被切断，如下图所示。此时L811内部的磁能无法继续保存，则转换为自感电势UL．其方向为左负右正．这个方向的自感电势与+B是同方向的，则+B电压叠加上UL电压，再经VD812整流、C810滤波后输出。
由于220V市电整流后的峰值为310V．而L811产生的自感电势UL的峰值为70V左右．所以VD812整流输出电压为310V+70V=380V,这个+380V就是PFC电路的标准输m电压。如果测量PFC输出电压为310V,则说明这个PFC的并联开关电源并没有工作．也就没有UL产生，此时只有馒头波的峰值经过VD812整流、C810滤波后输出。
