海信液晶彩电1673电源板电路分析
来源:本站整理  作者:佚名  2011-12-12 20:26:11



  5.5V-M开关电源电路

  1673电源板共输出两路5v电压.除了前面介绍过的5v-s待机电压外.还有一路主5v电压,即5V-M.它是由单独的开关电源电路提供的。这部分电路图见下图。

  现代平板电视机大量运用了大规模数字集成电路.其供电特点是低电压、大电流,一般采用5v、3.3V、1.8V甚至更低的供电。虽然供电电压降低了,但是供电的功率并不降低,所以供电的电流大大的上升了。这些低压供电一般采用由12V等电压经过降压电路降压后获得,以前传统的降压方式是采用阻性降压器件来完成,例如7805等降压元件,使用非常方便,但是降压器件把所降低的电压变成热量消耗掉了.特别是在大电流供电的情况下.电源消耗加大、热量上升、导致故障率上升。所以目前平板电视的数字电路低压供电一般采用低压降压型的开关电源.也称为DC-DC降压型开关电源。

  本电源电路的5V-M供电电路采用的是DC-DC降压型开关电源.它由激励振荡部分和功率开关控制部分两个部分组成。NCP1579(N904)是一个PWM方波输出振荡电路,NT-MD4820(V905)是功率开关电路,内含两只N沟道的功率MOS开关管.L902是DC-DC开关电源的储能元件。下图可以清楚的显示出这个开关电源的电路结构。

  N904是开关电源的振荡激励集成电路,其(2)脚和(4)脚同时输出频率相同、相位相反的激励控制信号,分别加到功率开关模块V905内部MOS管01和Q2的栅极,控制Ql、Q2轮流导通。

  从LLC开关电源送来的12V电压,经过Ql、Q2轮流导通后向负载供电.L902是能量存储元件,最终输出Sv电压。N904(6)脚是稳压控制脚,连接于5v输出端,根据输出电压的变化而调制(2)脚和(4)脚输出PWM信号的占空比,从而实现稳压控制。下面分析DC-DC降压开关电源的工作原理。

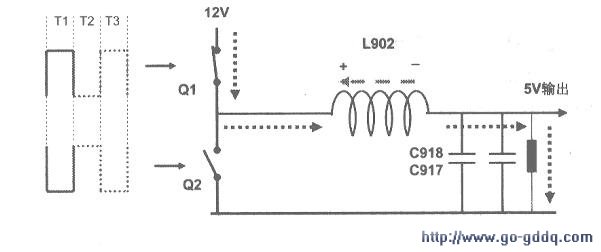

  在Tl时间,N904(2)脚输出为正,(4)脚输出为负,如下图所示,此时开关管Ql导通,Q2断开,12V电压经过Ql、L902对负载供电。由于L902产生左正右负的自感电势阻碍,流过L902的电流逐步上升.并以磁能的形式存储下来。当输出电压上升至5v时.输出电压经过分压电阻R923、R921分压取样后,反馈进入N904(6)脚,控制激励输出信号相位反转,进入T2时间。

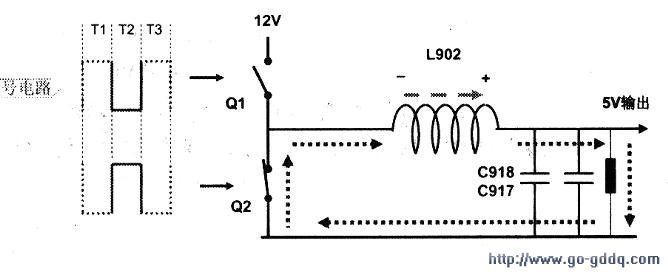

  在T2时间,N904(2)脚输出为负,(4)脚输出为正,如下图所示,此时开关管Ql断开,Q2导通,12V电压不再流AL902。L902的自感电势方向转变为左负右正,此自感电势经过负载及02流通.继续对负载供电.L902逐步释放存储的能量。当输出电压低于Sv时.输出电压经过分压电阻取样后,反馈进入N904(6)脚,控制激励输出信号相位反转,进入T3时间。T3时间工作状态同Tl时间。

  N904(1)脚外接自举升压电路,其中VD907为自举升压二极管,C913是自举升压电容,目的是为了提高Ql管激励信号的直流电平。其工作原理与前面介绍的N831(16)脚外接的自举升压电路基本相同,此处就不再赘述。

  Sv电压产生后,主要供给主板上的小信号处理电路使用,所以在电路上标记为5V-M。同时,5V-M还经过VD904加到待机电源5v-s,以保证CPU电路在正常开机状态下所需要的较大工作电流.
