松下M8屏等离子彩电PFC形成电路工作原理
来源:本站整理  作者:佚名  2011-12-17 20:46:54

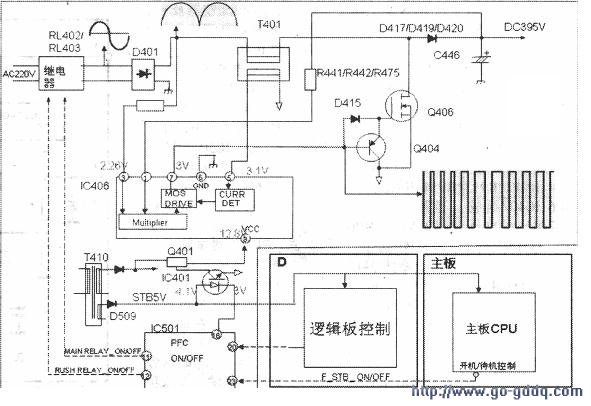

  本机的APFC校正电路方框图如下图所示。

  1.PFC打开控制

  PFC打开控制分成三路控制,第一路是交流电输人控制:第二路是PFC校正集成电路IC406(L6561)的供电控制;第三路是APFC校正电路自身功率降低控制。

  (1)交流电输入控制:当主板发出二次开机指令后,插座P25的⑦脚(PANEL-MAIN-ON)变为高电平(3.3V),该信号分成两路,一路经R616、R687分压后使0553导通.Q554(P沟道场效应管)也跟着导通,输出15V电压为IC520(LSSK62)供电;另一路经R581、R577分压后使0557导通,给电源管理集成电路IC501的(20)脚送入低电平。IC501进入开机工作模式。从(12)脚输出低电平信号使0503内部的一个PNP管导通,Q503内部方框图如下图所示。

  0503集电极输出的高电平经R504、R503使Q502饱和导通.0518输出的14V电压经RLA03、R569、Q502的c/e极到地,RIA03吸合。AC220V经RIA03、R410、D401整流后形成100Hz的脉动直流电送入APFC校正电路。

  (2)PFC校正集成电路IC406(L6561)的供电控制:IC501接到开机信号后,从(16)脚输出低电平的PFC-ON控制信号。光电耦合器IC401内部的发光二极管发光.内部的光敏三极管等效电阻降低。

  T410的3/2绕组感应的脉冲经D444、C493整流滤波后的电压经Q401(N沟道场效应管)的漏极,栅极、R421、IC401内部的光敏三极管到地。Q401导通,输出13V电压为IC406(L6561)(8)脚供电。IC406进人工作状态。

  (3)APFC校正电路自身功率降低控制:IC501的(11)脚输出低电平的PFC功率降低控制信号,Q503内部的另一个PNP三极管导通,输出的高电平信号经R506、R502分压后使Q50l饱和导通,Q518输出的14V电压经RIA02、R568、0501的c/e极到地.RIA02吸合。把电阻R410电气短接,降低了PFC电路自身的损耗。

  2、功率因素校正(PFC)电路

  当IC406的(8)脚电压上升到11V时,内部振荡器开始工作,工作频率约为70kHz。从(7)脚输出400mA的图腾柱电流信号经R493、R439、R428分压后加到Q404(PNP)的基极,经Q404射随后推动0406进入开关工作状态。

  (7)脚输出的频率相对100Hz来说频率很高.100Hz脉动直流电在0406的开关时间内,可以认为是一个稳定的直流电。当IC406的(7)脚输出高电平时,高电平信号经R493、R439、D415、IA02加到0406(N沟道场效应管)的栅极,0404的基极因加入高电平信号而截止。

  0406因栅极加入高电平信号而饱和导通。100Hz的脉动直流电压经PFC校正电感T401、0406的漏极,源极、R448/R449回到整流桥堆,流过电感T401的电流逐渐上升.T401储能;当IC406的(7)脚输出低电平时,0406栅极的电荷经LA02、Q404的发射极、Q404的基极、R439、R493送入IC406的(7)脚,Q404导通,Q406栅极的电荷经LA02、0404的e/c极、R448/R449回到桥堆,0406迅速截止。PFC电感上的储能叠加上100Hz脉动直流电后经D417/D419/D420、C446整流滤波后形成DC395V电压.为后续电路供电。当D417/D419/D420两端的电压基本一样时,二极管截止。PFC电感的次级14/16绕组感应的脉冲,经R414、R436、R437限流后加到IC406的(5)脚。IC406的(5)脚检测到该下降脉冲后,立即从(7)脚输出高电平,使0406导通,进行下一周期工作准备。

  因为PFC输入的是脉动直流电,存在脉冲的峰顶和峰谷。在峰顶时电压比较高.Q406的导通时间应该相应减小。当脉冲的峰谷来临时,输入电压接近ov,如这时候Q406处于导通状态.Q406就会过饱和而损坏。所以,0406的导通时间要随输入电压的波形改变而改变。100Hz脉动直流电压经R417、R430、R462、R433加到IC406的(3)脚,为IC406内部的乘法器提供一个电压波形信号,与(4)脚输入的过零检测信号一起,使(7)脚输出的图腾柱信号占空比随IOOHz电压波形信号改变.实现了电压波形与电流波形的同相。电容C409用来消除高频干扰信号,防止高频信号引入IC406的(3)脚而自激。

  DC395V电压经R441、R442、R475、R444、R443分压后,加到IC406(1)脚的内部电压比较器负端,与内部2.5V基准电压比较后,送入乘法器内,最终控制(7)脚图腾柱输出的占空比.使DC395V电压稳定。

  C429、C430、C459、R440、R419、D429组成高频滤波电路,防止高频干扰进入IC406的(1)脚,影响DC395V的稳定。0420、R467、R431、C423、C427构成电压比较器的负反馈;该补偿网络一方面构成电压环调节器.另一方面补偿系统的动静态性能。
