3．功率因素校正电路部分的保护电路
　　

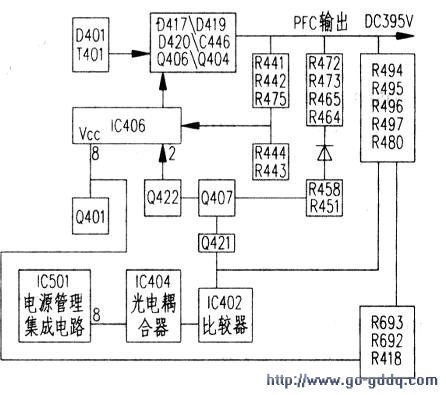

　　这部分的保护电路由开机误保护电路、PFC输出电压过高保护电路及PFC输出电压过低保护电路组成。保护电路方框图如下图所示。

　　(1)开机误保护电路开机误保护电路由0418、R693、R692组成。在继电器RL403接通、Q401还没有接通时，PFC输出的直流电压没有经过处理，整流滤波后的输出电压约为3000V．比正常工作时的395V电压低很多。

　　该电压经R494、R495、R496、R497、R480、R453分压后加到电压比较集成电路IC402的(1)脚（比较器正端）．不触发PFC输出电压过低保护电路，避免开机瞬间PFC输出电压过低保护电路误动作。

　　PFC电路工作正常后，Q401输出的IC406工作电压通过R693、R692分压后使0418导通．R480被0418的c/e极短接，结果使IC402(1)脚分得的电压降低，整机进入正常的工作状态，同时也不更改PFC输出电压过低保护电路的设置。

　　(2)PFC输出电压过高保护电路PFC过压保护电路主要由IC406、Q407、Q422，电压比较集成电路IC402、0421、IC404及外围元器件组成，共有两级保护电路。

　　第一级PFC输出电压过高保护电路：当PFC输出的电压过高，经R441、R442、R475、R444、R443分压后的电压超过内部电压比较器正端输入的2.5V基准电压时。IC406的内部电压比较器翻转．使内部振荡电路停止振荡，功率因素校正电路停止工作．PFC输出电压降低，引起PFC输出电压过低保护电路动作，进而使整机进入保护状态。

　　第二级PFC输出电压过高保护电路：当PFC输出的电压过高，经R472.R473.R465.R464.C440.

　　C445分压滤波后的电压超过8.2V时，D418击穿。该信号经R458、R451分压后加到0407内部NPN三极管的基极，Q407内部的两只三极管组成模拟可控硅，Q407内部电路如下图所示。

　　0407内部的NPN三极管导通，也使Q407内部的PNP型三极管导通。锁定0407内部的PNP三极管的集电极为高电平，该电压分成两路。第一路经R490、R491分压后加到Q422的基极，0422饱和导通，把IC406的(2)脚拉成低电平．IC406停止工作。第二路经R415、R450分压后使0421导通，把IC402的(1)脚拉成低电平，内部比较器翻转，(2)脚不再需要电流输入，光电耦合器IC404内部的发光二极管不再发光．IC404内部的光敏三极管等效电阻变大，不再把电源管理集成电路IC501的(8)脚电流分流．IC501检测到这一信号后，发出保护指令，使整机工作在保护状态。

　　(3)PFC电压输出过低保护PFC电压输出过低保护：Q401输出正常工作电压后，如果PFC输出的电压低于360V时，经R494、R495、R496、R497分压后的电压低于(3)脚(比较器的负端输入)5.1V时．IC402内部比较器翻转，(4)脚不再需要电流输入，光电耦合器IC404内部的发光二极管不再发光，IC404内部的光敏三极管等效电阻变大，不再把电源管理集成电路IC501的(8)脚电流分流．IC501检测到这一信号后，发出保护指令．使整机工作在保护状态。

　　(4)过零检测保护电路IC406的(5)脚为零电流检测信号输入，正常时，PFC电感T401的14/16绕组感应的脉冲较高，经R414、R436、R437限流后．由C463滤除杂波后加到IC406的(5)脚。当PFC形成电路的输出端过流时，14/16绕组感应的脉冲降低，当输人到IC406的(5)脚电流低于1.4mA时，内部保护电路动作，(7)脚停止图腾柱信号输出．PFC形成电路停止工作。电压过低保护电路动作．电源管理集成电路IC501检测到这一信号后，发出保护指令，整机进入保护状态。
