诺基亚N96智能手机工作原理
来源:本站整理  作者:佚名  2011-12-19 20:23:39



  诺基亚N96手机拥有操作系统Svmbian9.3(S60第三版FP2平台)、500万像素、支持多媒体卡、支持扩展功能、支持GPS导航和ACPS辅助定位功能、GPS相片功能、支持蓝牙功能,并拥有大气的外观,倍受用户的青眯.下面分别解析N96手机开关机、接收、发射及界面等四大部分的电路原理及维修技巧。


  一、开机原理

  1、开机电路结构

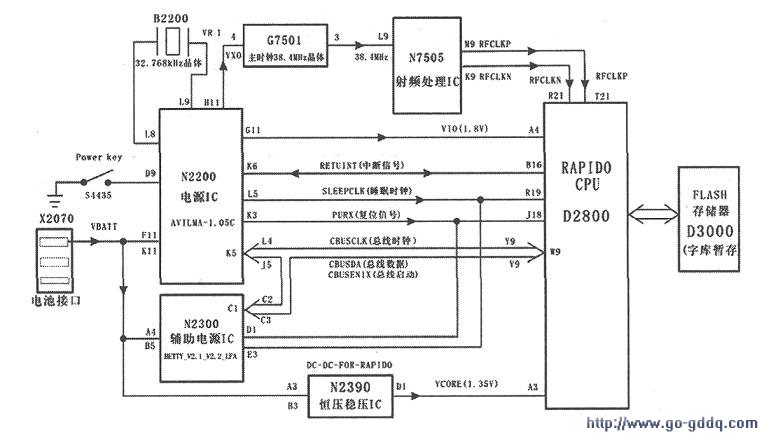

  N96手机开机电路主要由电源IC(N2200)、辅助电源lC(N2300)、恒压稳压lC(N2390)、CPU(D2800)、存储器(字库D3000)、射频处理IC(N7505)、实时时钟32.768kHz晶体(B2200)、主时钟38.4MHz晶体振荡器(G7501)等主要元件组成,其开机电路方框结构如下图所示。从方框图中我们可以看出,手机要开机必需的电路元件有电源lC、CPU、存储器(字库和暂存)、射频IC、时钟晶体振荡器等,而这些元件之间又是怎么来实现手机的开机呢?

  万变不离其宗!手机开机的五大条件是:供电、时钟、复位、软件、维持等,现就这五大条件来给大家进行解析。

  (1)主要元件的作用

  X2070:电池接口,给电源IC提供VBArIT3.6V电池电压。

  N2200、N2300:电源IC输出供电,是手机供电的主要能源。

  N2390:是CPU_工作时VCORE1.35V逻辑稳压供电IC(单独稳压供电),这与之前同系列手机是不同的,很特别,必须注意!因此,在维修当中,遇到手机不能开机故障,测量组电压时,若没有VCOREl.35V输出,不是检查电源lCN2200,而是应该检查N2390稳压供电IC,否则必然走弯路!

  S4435:手机的开机键,为手机开机做好准备。它的一端接地,显然是低电平开机触发开机。

  G7501:手机开机所必需的主时钟晶体振荡器,这里跟以前手机的主时钟不同,以前的是26MHz,而这里使用38.4MHz.但工作原理基本相同。

  B2200:实时时钟晶体,产生32.768kHz时钟信号,若它损坏,将导致手机开机定屏、死机、白屏、无信号等故障,原因是它要为射频升压电路提供基准时钟信号。

  N7505:射频lC.它在开机电路中主要是负责将主时钟信号进行放大处理,然后送到CPU,作为CPU等逻辑部分工作的时钟D28(X):手机的核心元件CPU,在手机中主要起到控制作用,手机的一切故障都与它有关,所以在维修当中,它是重点检查的元件。

  D3000:是手机逻辑电路中的存储器(包含字库和暂存器,合二为一,做在‘块,).俗话说“字库就是装字的仓库”,所以逻辑电路软件故障中读写资料就是为它而进行的。

  同时又存放CPU运行时的临时程序.所以也是暂存器。

  (2)图中英文注解

  VBATT:3.6V电池电压供电。

  POWERKEY:开关键,此机是低电平触发开机。

  vxo:主时钟供电,它是由电源IC输出的VRI压来提供,其值为2.5V.所以在该电路上标示一个VRI的英文。

  RFCLKP:射频电路输出到CPU的时钟信号,即主时钟信号。

  RFCLKN:也是射频电路输出到CPU的时钟信号,即主时钟信号。

  SIEEPCLK:是实时时钟信号,也是待机时钟信号,它是由电源IC与32.768kHz晶体组合产生后再由电源lC输出送到CPU。

  PURX:复位信号,在诺基亚手机中是特殊的标示,而在其他手机中一般是用RE-SET来表示,不过也是由电源IC输出。

  CBUSCLK:CPU送到电源IC作为维持的时钟总线信号,与其他手机不同。

  CBUSDA:CPU送到电源lC作为维持的数据总线信号。

  CBUSENLX:

  CPU送到电源lC作为维持的启动控制信号。

  VCORE:1.35V的逻辑核心供电。

  (3)开机需要具备的条件

  手机开机需要满足什么样的条件才能正常]‘作呢?就是供电、时钟、复位,只要满足这三个条件,手机CPU就可以调用存储器里面的开机程序.挖制实现手机的开机。

  供电就是将手机电池装上后,通过电池接口X2070将电池电压VBATT3.6V送到电源lCN2200的Fll、Kl.l和辅助电源lCN2300的A4、B5等引脚,为它们供电。同时电池电压VBATT3.6V还送到1.35V逻辑稳压供电ICN2390的A3脚、B3脚,为其供电。当电源IC和N2390满足供电后,电源lCN220的D9脚就会输出一个开机离电平3V到开机键。当按下开机键时,高电平转变成低电平,低电平回到电源lC的D9脚,触发电源lC内部稳压电路工作,此时,电源lC的Cll脚输出VIO电压送到CPU,同时电源IC送出一个启动控制信号到稳压lCN2390.启动它£作,输出VCORE1.35V的逻辑供电,为CPU提供另一组供电,此时CPU已全部满足供电的条件。

  时钟信号:电源lCN2200的Hll脚输出VR1\VX02.5V的主时钟供电,该电压送到主时钟晶体振荡器G7501作为其供电。当该振荡器得到供电后,立即开始振荡工作,产生38.4MHz主时钟信号,从其(3)脚输出送到射频lC(N7505)的L9脚进行放大及极性变换后,分别从射频lC的M9、K9脚输出送到CPU的T21、R21脚输入,满足CPU工作的第二条件:时钟信号正常。

  复位信号:复位信号是电源lC输出的,当按下开机键后,延时一点时间后从电源IC的K3脚输出到CPU的J18脚,为整个逻辑系统提供复位信号。

  当CPU满足以上三个条件后,启动逻辑系统工作,但在这里,逻辑系统启动工作还需要另一个时钟,即实时时钟SLEEPCLK信号32,768kHz.若没有这个实时时钟信号,逻辑电路中的部分程序是不能工作的,所以在BB5系列手机中,需要两个时钟(主时钟和实时时钟)来启动逻辑工作,此时CPU才能调用存储器里边的开机程序并运行。

  当开机程序运行正常后,就从CPU的Y9、W9、V9脚输出作为维持用的总线时钟、总线数据、总线启动信号,到电源IC的IA、K5、J5等三个引脚输入,持续控制电源IC内部的稳压器,使得电源IC和稳压管不断地输出组电压,完成整部手机的供电,使整部手机持续工作,手机开机完成。
